¡La nueva versión de Autodesk Revit 2025 ya está aquí! Autodesk Revit es el software BIM más utilizado de la industria AECO, siendo esencial para el mejor Máster BIM Manager de habla hispana impartido por butic. Explora las mejoras en cada disciplina presente en este artículo, ya sea arquitectura, estructuras o instalaciones.

Autodesk Revit 2025

La mejor versión de Autodesk Revit hasta la fecha

Nota: esta entrada dispone de TODAS las actualizaciones 2025.1,  2025.2 y 2025.3 lanzadas desde junio de 2024

Autodesk Revit 2025, la mejor versión presentada en la historia de la compañía, proporciona nuevas herramientas para comprender los impactos de la huella de carbono en los diseños arquitectónicos desde las primeras etapas del diseño. Además, facilita la gestión de proyectos con colecciones de planos y ofrece mejoras en la colaboración y el intercambio de datos. En cuanto al diseño del sitio y elementos arquitectónicos, permite crear sólidos topográficos con mayor facilidad y precisión.

También presenta mejoras en el modelado eficiente y flexible, así como en la documentación y modelado de barras de refuerzo.

Con nuevas funciones para el modelo analítico y el diseño detallado de acero, Autodesk Revit 2025 simplifica la colaboración y mejora la coordinación en todas las fases del proyecto de construcción.

¿Cuáles son las nuevas funcionalidades de Autodesk Revit 2025?

A continuación, te presentamos todas las nuevas características que encontrarás en esta versión, agrupadas en 6 temáticas:

1. Productividad del diseño
2. Sostenibilidad
3. Análisis
4. Interoperabilidad
5. Nube y datos

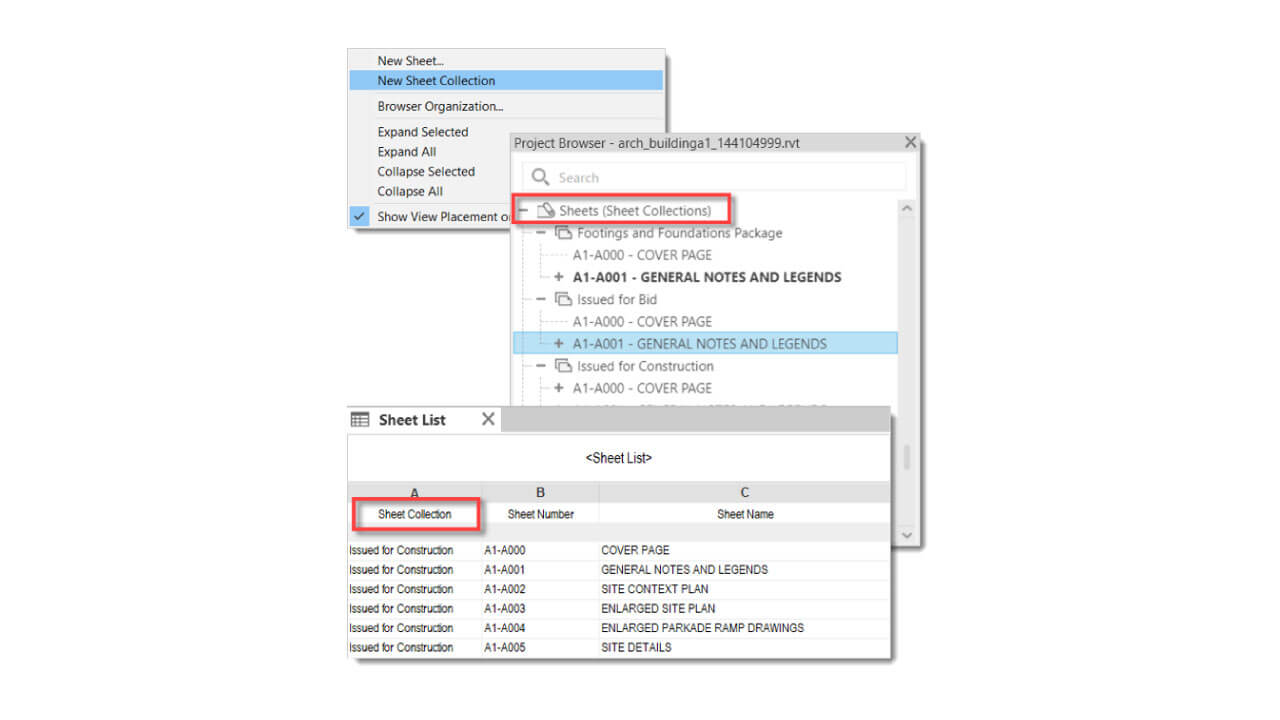

6. Eficiencia de la documentación

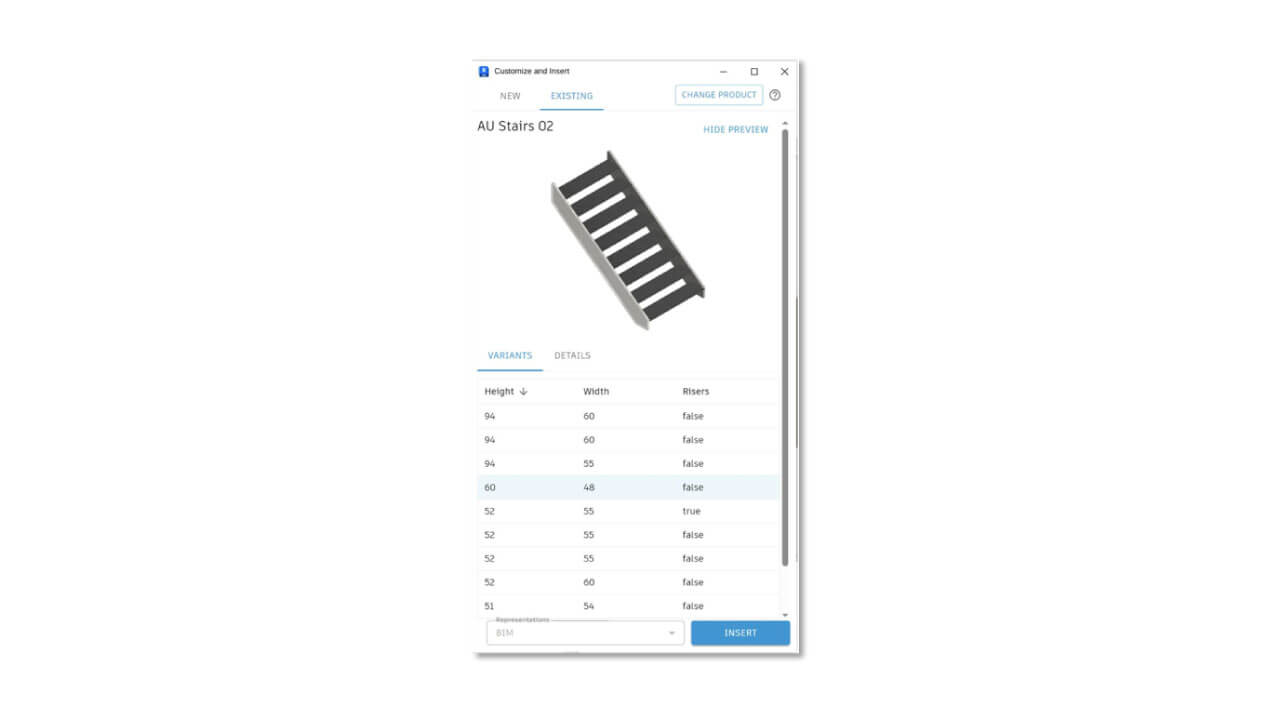

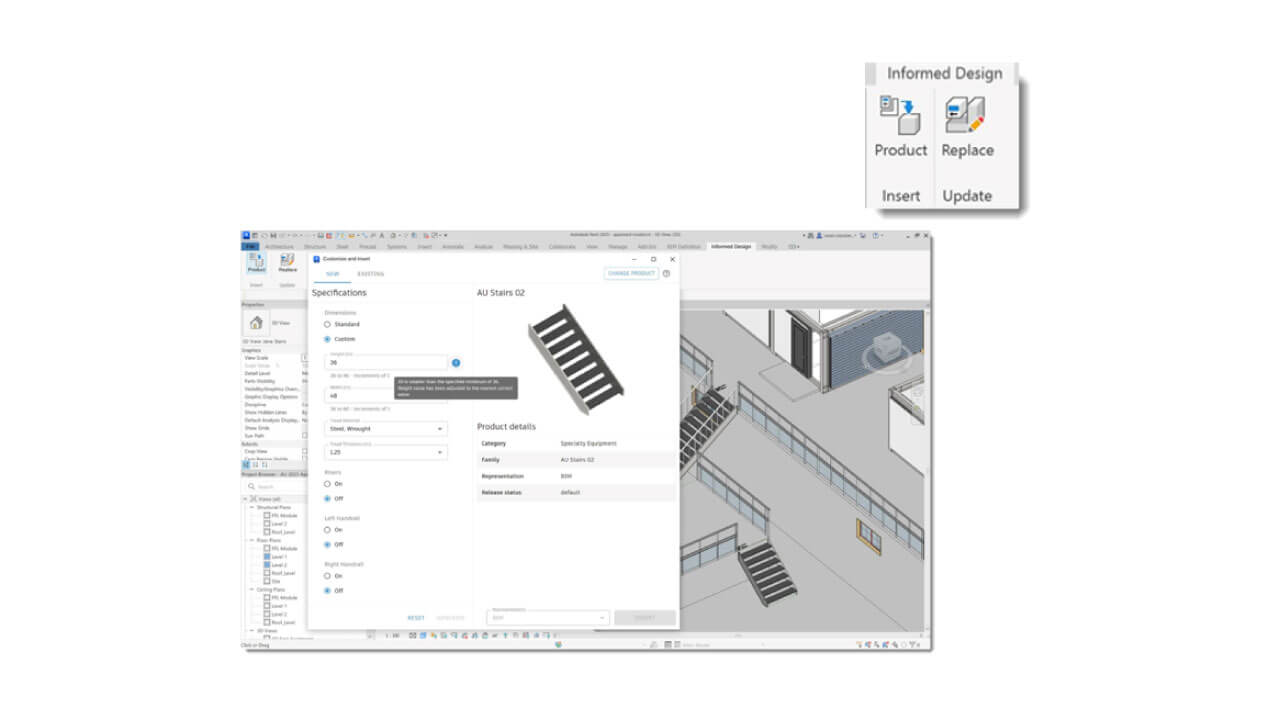

1. Productividad del diseño (Revit 2025)

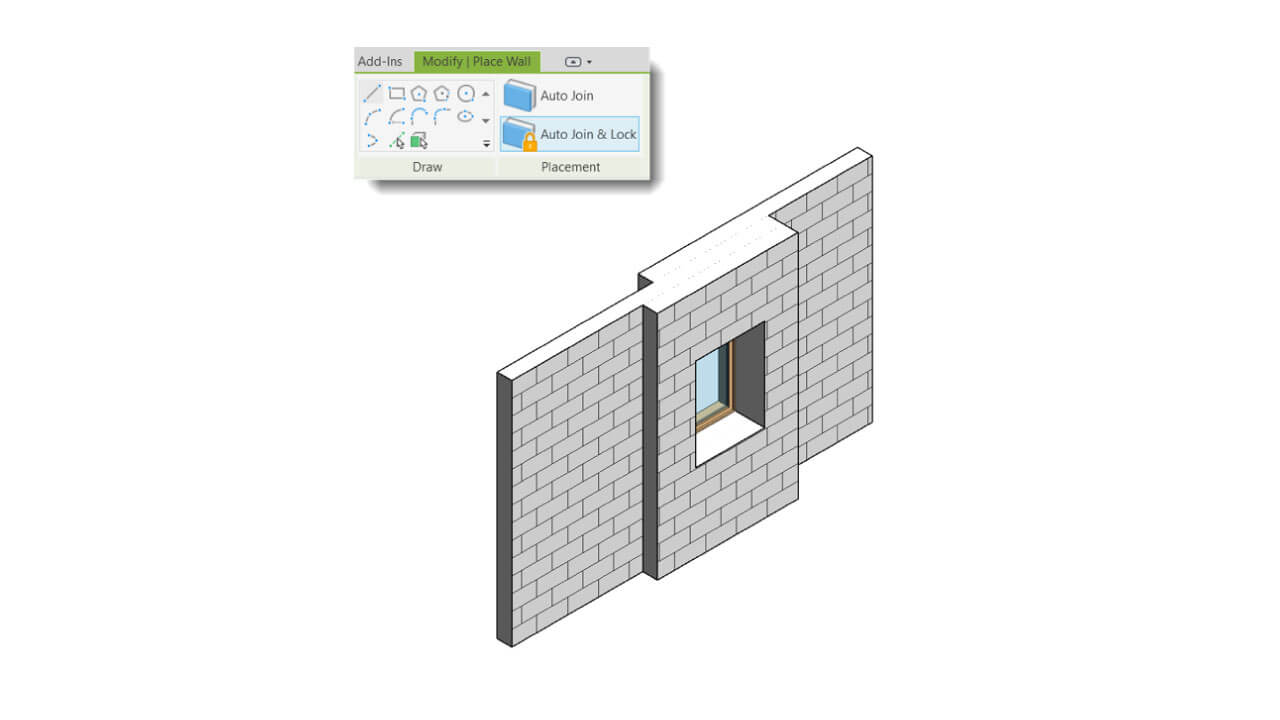

Crear muros con unión y bloqueo automáticos – Revit 2025

Ahora puedes unir automáticamente un muro arquitectónico recién creado con el muro adyacente, o unirlos y bloquearlos juntos. Esto significa que cualquier elemento insertado, como puertas o ventanas, atravesará ambos muros. Sin embargo, existen algunas limitaciones: los cortes complejos no atravesarán ambos muros alineados y bloqueados, solo los cortes simples lo harán.

Además, estas opciones solo están disponibles para muros arquitectónicos y no se aplican a muros estructurales, muros basados en caras, muros apilados o muros cortina. Si estás trabajando con un muro inclinado, la opción de auto unir y bloquear no funcionará, pero aún puedes utilizar la opción de auto unir. Además, los muros adyacentes existentes de versiones anteriores de Autodesk Revit no se unirán automáticamente cuando actualices a la nueva versión.

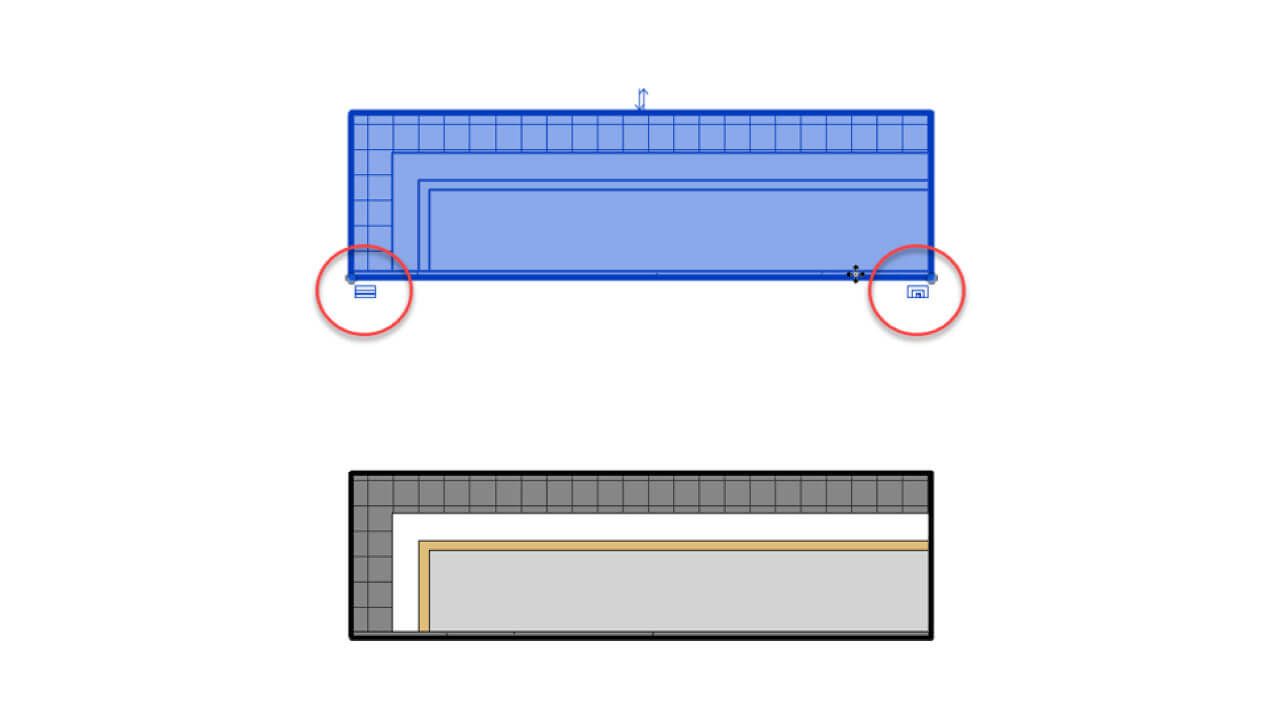

Control de ajuste de muro en el lienzo – Revit 2025

Ahora puedes controlar si permitir o rechazar las condiciones de ajuste de los extremos de un muro utilizando los controles disponibles en las vistas en planta.

Cuando el ajuste de la capa de muro está activada para los extremos de un muro, puedes cambiar el comportamiento de ajuste de cada extremo del muro utilizando un control específico ubicado cerca del extremo del mismo. Este control solo es visible cuando el muro está seleccionado en una vista en planta. Simplemente haz clic en el control para modificar el comportamiento de ajuste de las capas en el extremo del muro.

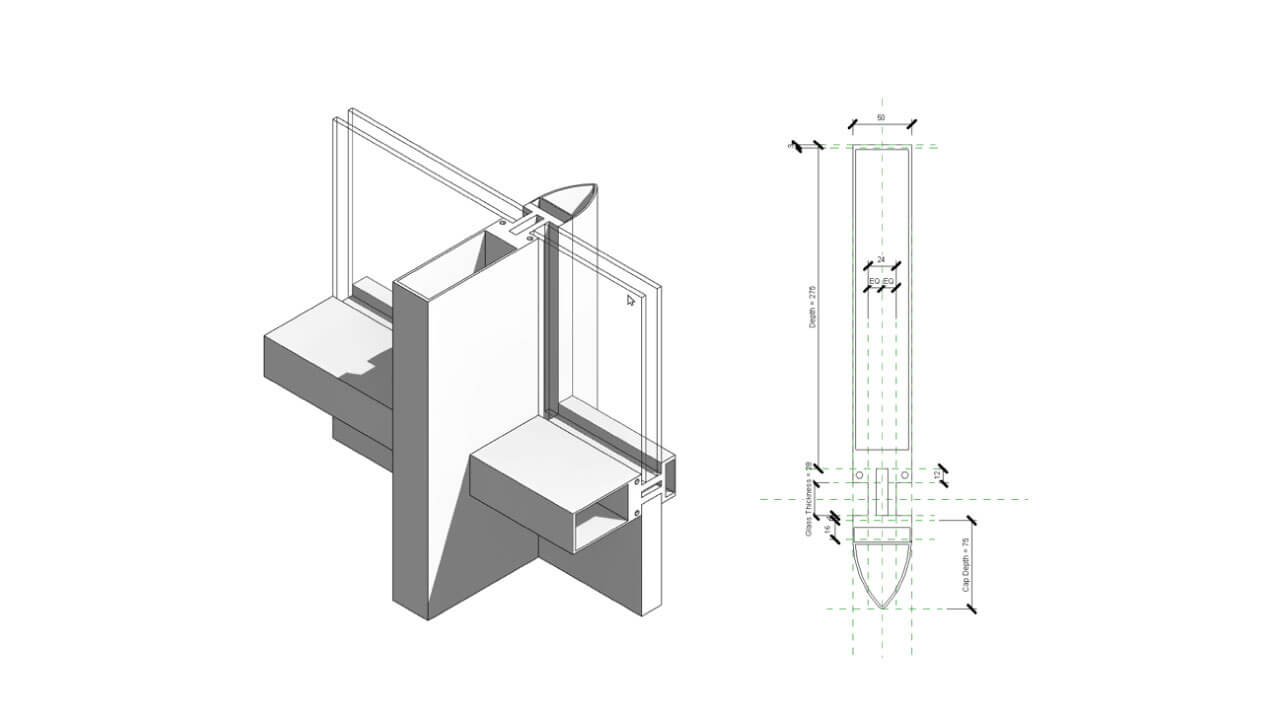

Montantes de varios bucles – Revit 2025

Ahora es posible que los montantes de los muros cortina utilicen perfiles con múltiples bucles.

Esto significa que puedes emplear perfiles que tengan, por ejemplo, un agujero en el bucle exterior, o cualquier otra forma en la que el perfil, al ser barrido a lo largo de la curva del montante, forme un sólido válido. Sin embargo, no se admiten perfiles con bucles abiertos.

Matrices de 1 y 0 en familias – Revit 2025

Ahora es posible ajustar las matrices lineales y radiales a valores de 1 o 0 directamente en el Editor de Familias.

En la Paleta de Propiedades Otros, simplemente modifica el valor del parámetro según sea necesario. Otra opción es ajustar el número de elementos de la matriz desde la pestaña Modificar del panel Propiedades en el cuadro de diálogo Tipos de familia Otros.

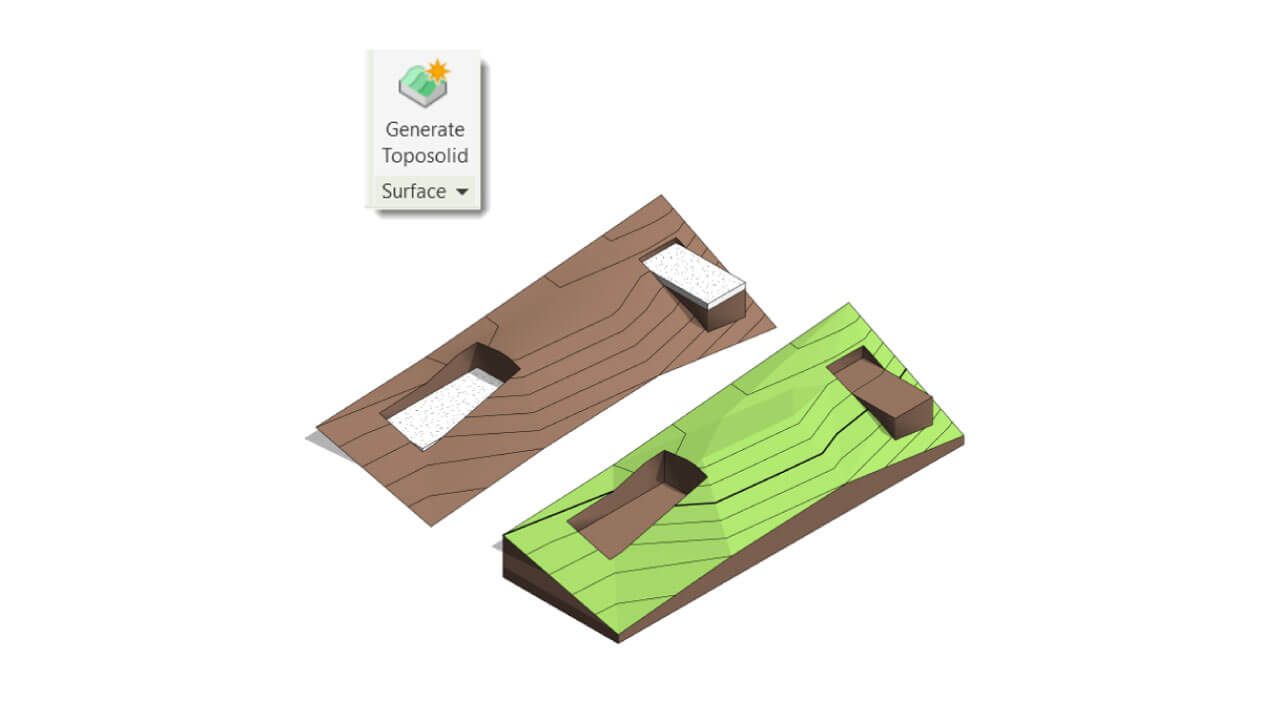

Mejora de la conversión de superficies topográficas – Revit 2025

Al trabajar con archivos antiguos que incluyen toposuperficies y plataformas de construcción, al convertir la toposuperficie en un toposólido, las plataformas de construcción se mantienen como áreas excavadas en el toposólido.

Tanto las toposuperficies como las plataformas de construcción heredadas se preservan junto con el toposólido, y puedes controlar su visibilidad en la categoría de Topografía.

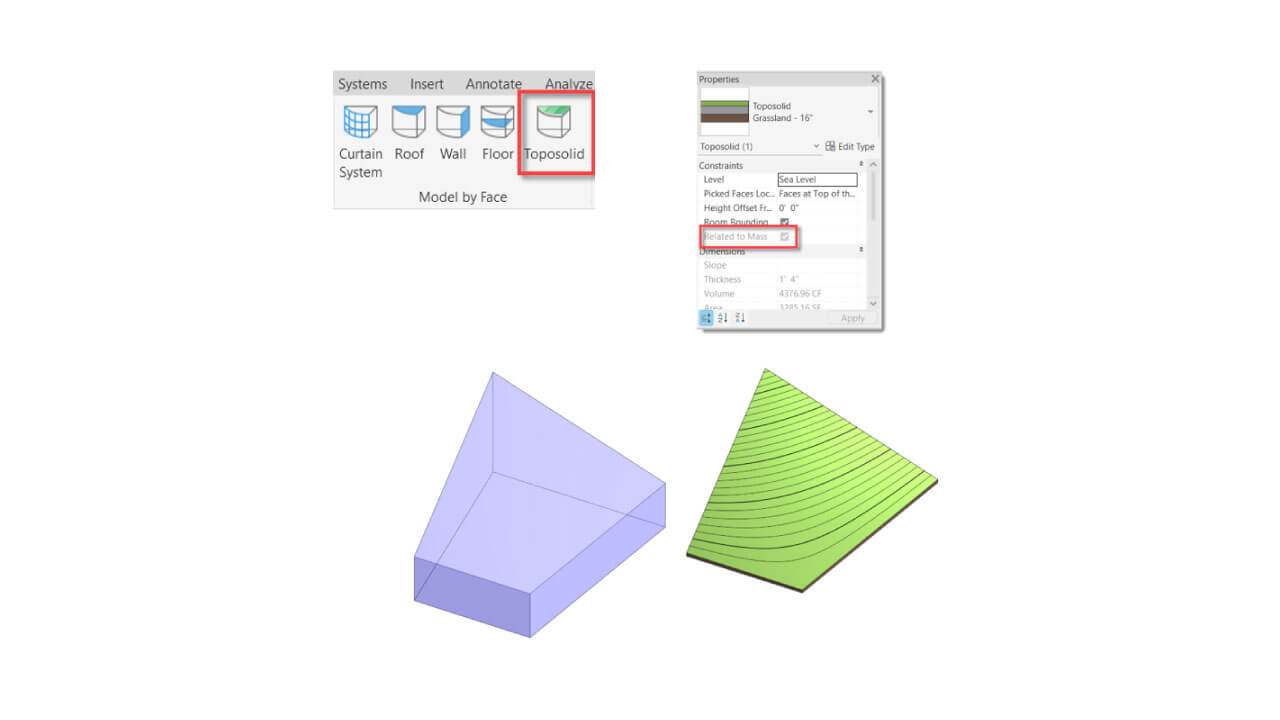

Crear un Toposólido a partir de una Cara Masa – Revit 2025

Utiliza la herramienta Toposólido a partir de una Cara Masa para crear toposólidos en cualquier superficie no vertical de una masa. Puedes verificar si el toposólido se creó a partir de una masa al inspeccionar el parámetro «Relacionado con la Masa».El toposólido generado desde un Modelo por Cara es esencialmente una extrusión.

Sin embargo, este método de creación difiere del toposólido creado a partir de un Bosquejo/Importación, lo que resulta en funciones limitadas en el editor de formas para el toposólido Modelo por Cara, especialmente cuando el toposólido no está en un estado plano. No es posible seleccionar caras de masas diferentes para el mismo toposólido.

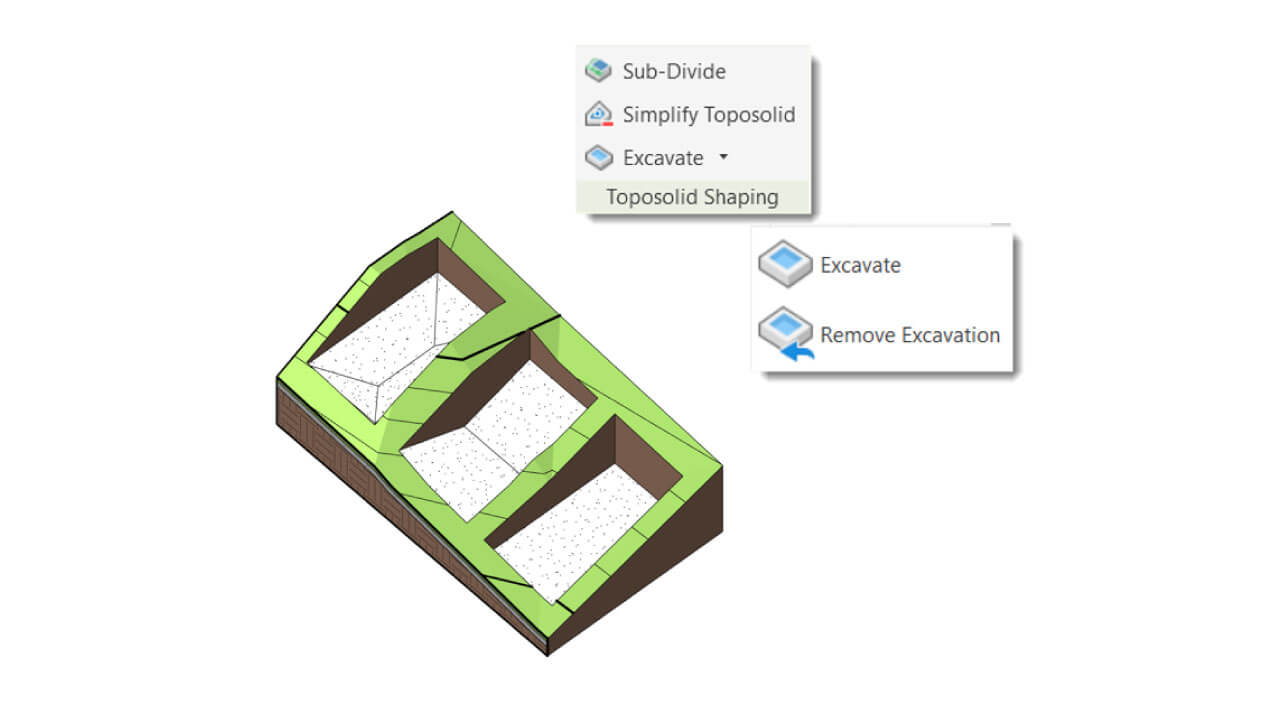

Excavaciones y rellenos en Toposólidos

Para excavar un toposólido, puedes utilizar un suelo, techo o toposólido como elementos de corte. A medida que se realiza la excavación, el volumen del toposólido anfitrión se ajusta en consecuencia. Al eliminar la excavación, se rellena el volumen excavado y el elemento utilizado para excavar permanece en el modelo. También puedes emplear pads heredados como geometría de corte para excavar un toposólido.

Sin embargo, es posible que encuentres casos en los que la excavación falle debido a facetas de triangulación afiladas cerca del elemento de corte o cuando el punto de corte está en el borde. Los usuarios pueden ajustar la altura del punto topo para evitar estas formas afiladas o ajustar el límite de corte (Building Pad, Floor, Toposolid, Roof). Esto se debe a limitaciones geométricas conocidas y a las dificultades técnicas asociadas a la operación booleana.

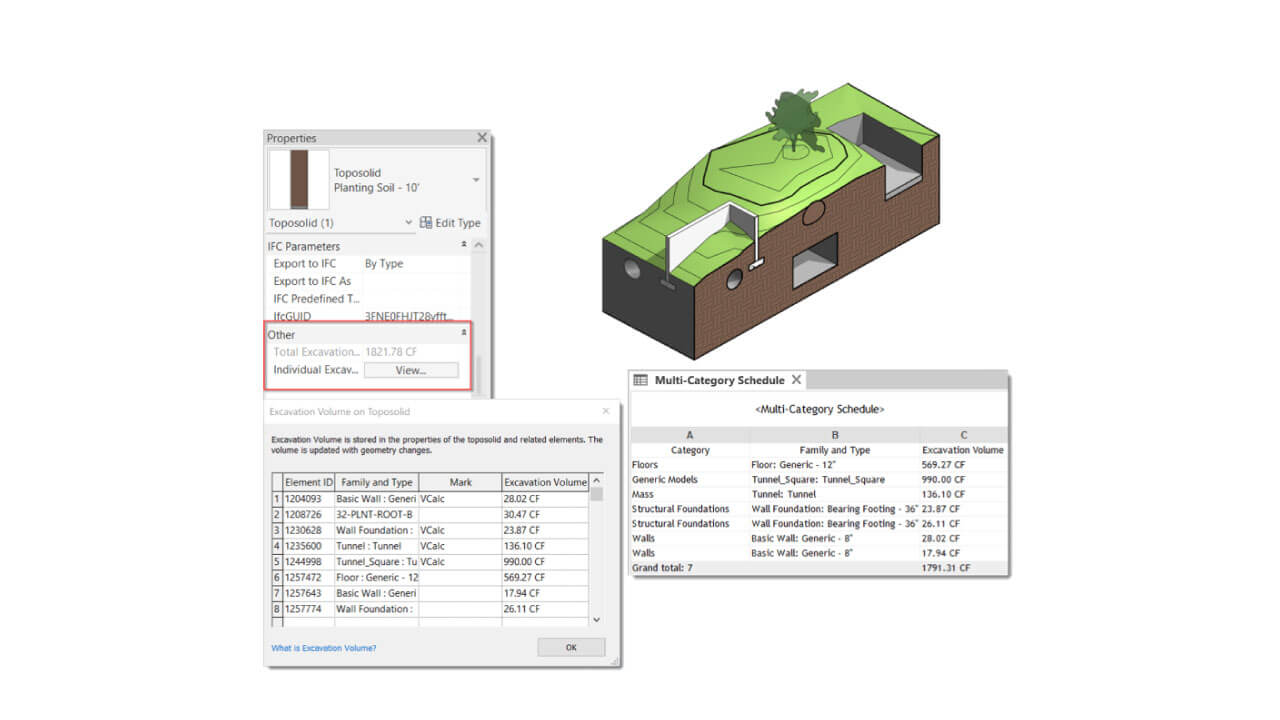

Parámetros de volumen de excavación

Ahora es posible utilizar parámetros de excavación para determinar con precisión la cantidad de tierra removida mediante operaciones booleanas realizadas por otros elementos.
Hemos añadido dos nuevos parámetros:

1. El «Volumen de Excavación Individual» que te lleva a un diálogo que muestra todos los elementos que cortan el toposólido.
2. El «Volumen Total de Excavación» que indica cuánta tierra se ha extraído en total de esta instancia del toposólido.

Además, puedes crear programas para estos parámetros:

• Puedes utilizar filtros de programación para mostrar los volúmenes según el tipo de toposólido.
• También puedes emplear un programa multicategoría con filtros para mostrar todos los elementos que cortan un toposólido específico.

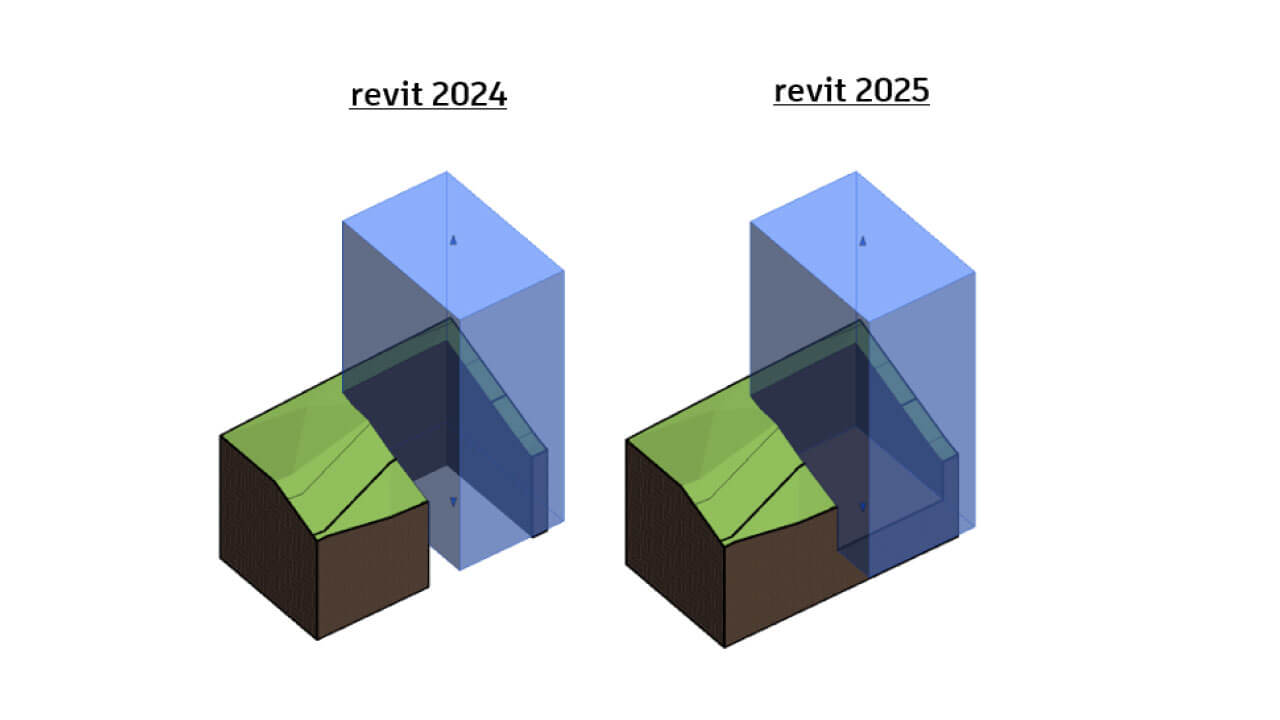

Apertura de los ejes

Anteriormente, las aperturas en los ejes cortaban completamente el toposólido. Sin embargo, ahora, la parte inferior del hueco se considera como el límite de profundidad del corte, lo que significa que no se eliminará más allá de este límite.

Es importante tener en cuenta que el volumen cortado por una abertura en el eje no se reflejará en las planificaciones. Para registrar este corte, se recomienda utilizar una excavación de suelo, techo o masa en su lugar.

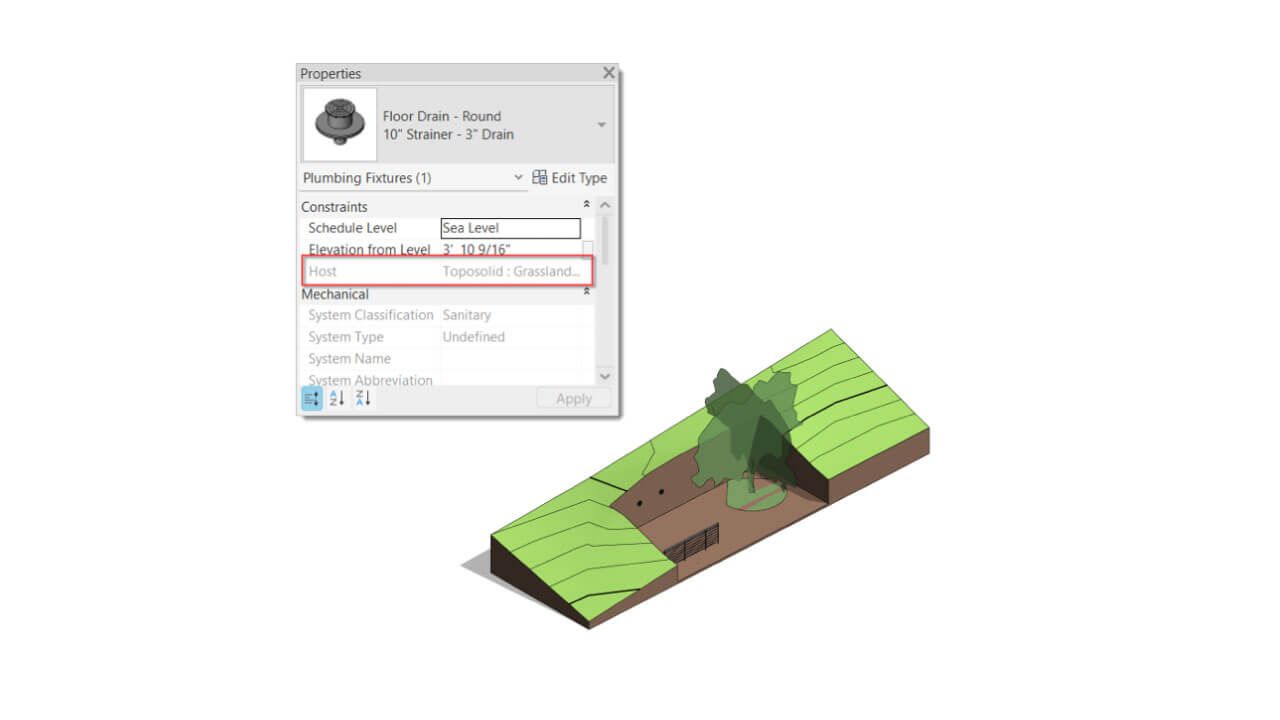

Elementos anfitriones de superficies booleanas

Después de cortar un sólido topográfico, puedes colocar elementos en las superficies expuestas (booleanas) resultantes. Estas superficies booleanas funcionan como la superficie original del sólido topográfico, permitiéndote alojar elementos como vegetación o barandillas de manera natural.

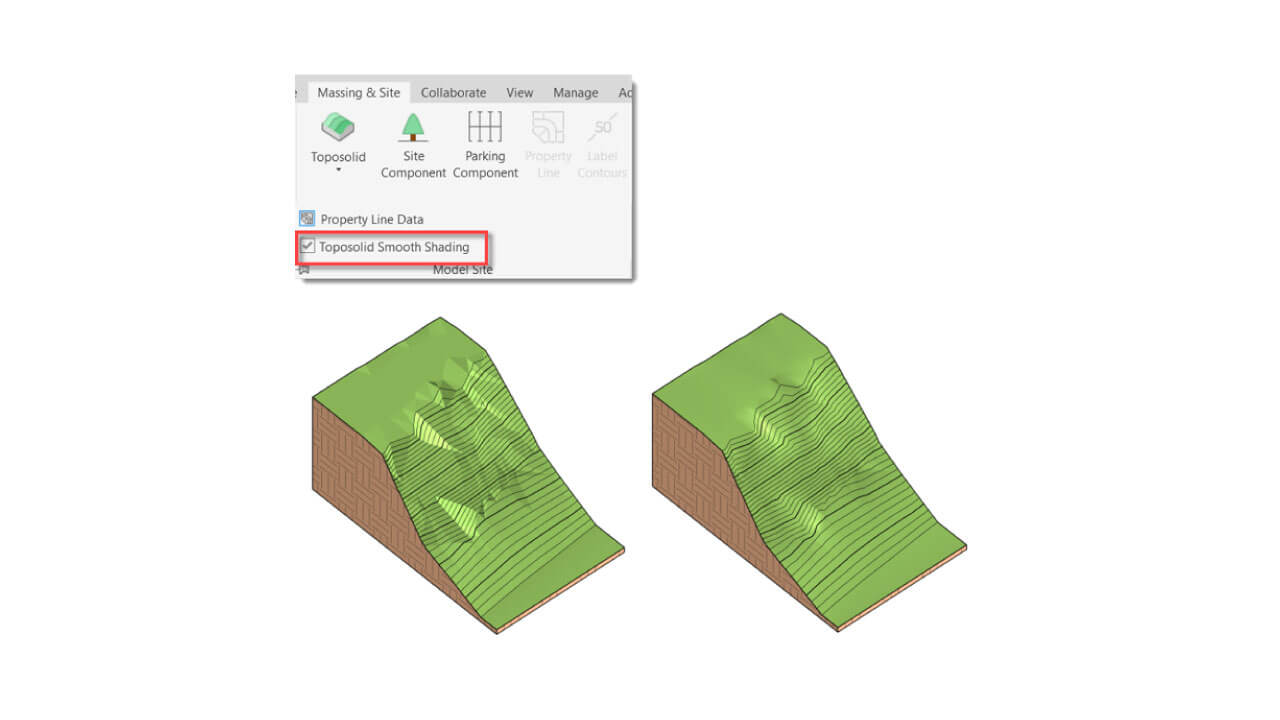

Sombreado suave de sólidos topográficos

Para mejorar la visualización de los elementos de sólidos topográficos en el modelo, puedes activar el sombreado suave. Esta opción suaviza la apariencia de los sólidos topográficos que utilizan estilos visuales como sombreado, colores coherentes, texturas y realismo. Para habilitar esta función, simplemente haz clic en la pestaña Masa y emplazamiento, luego selecciona el grupo Modelar emplazamiento y elige la opción de Sombreado suave de sólidos topográficos.

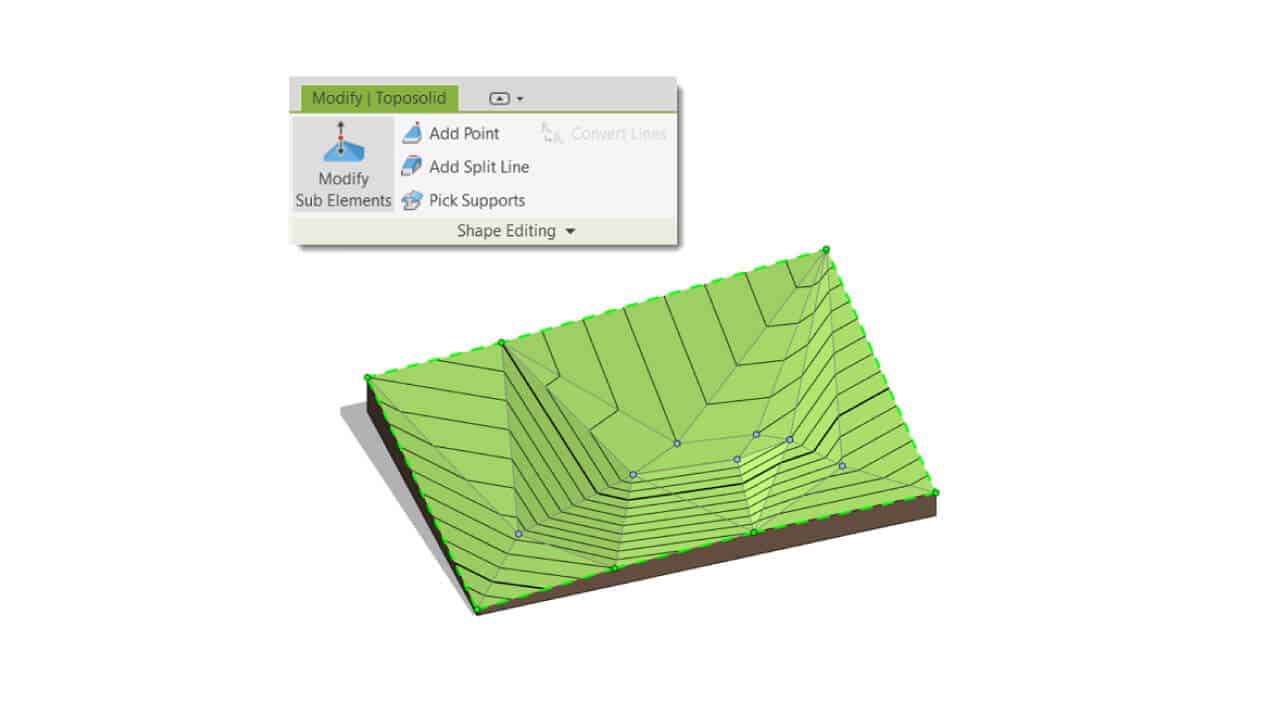

Visualización de curvas de nivel al editar

Cuando estás editando un sólido topográfico, las líneas de las curvas de nivel se mantienen visibles. Esto significa que mientras agregas o modificas puntos y bordes, las líneas de las curvas de nivel te ofrecen información sobre los cambios que estás realizando. Es importante asegurarse de que la visibilidad de las curvas de nivel esté activada en la configuración de visibilidad y gráficos de la vista, así como por tipo de sólido topográfico.

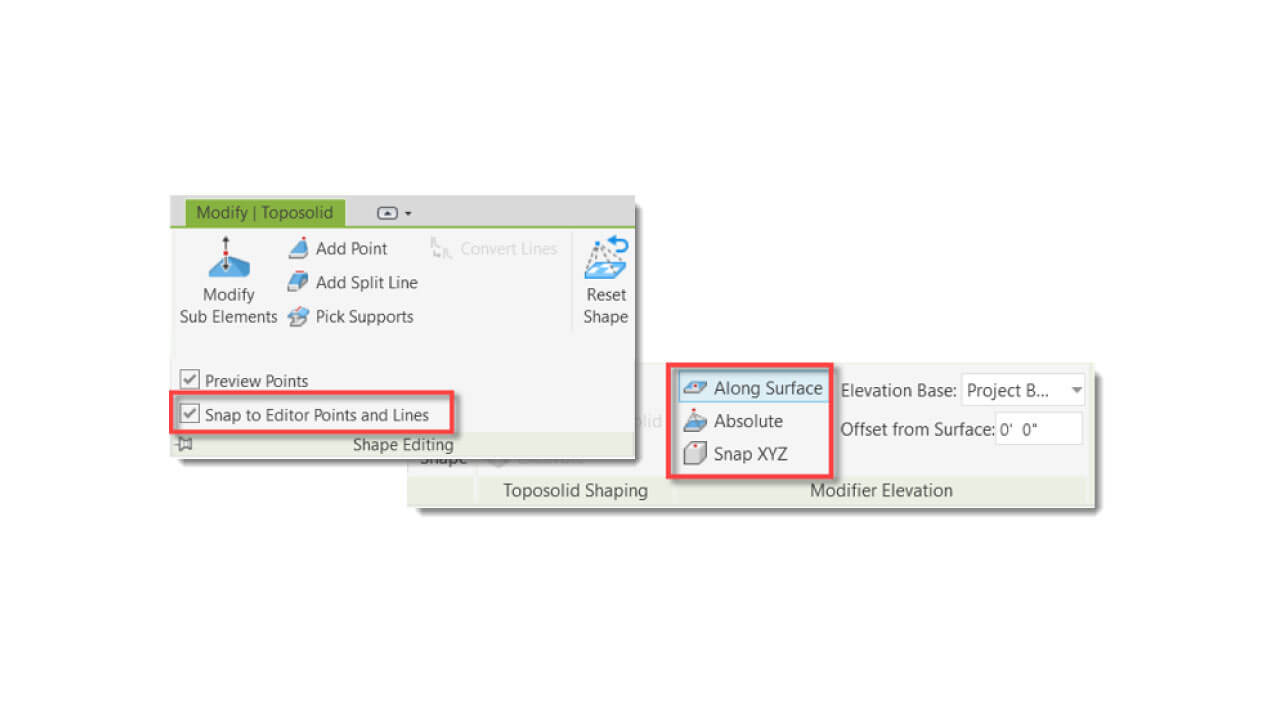

Forzados de cursor al editar formas

Se han realizado mejoras en el comportamiento del cursor al trabajar en el modo de edición de formas, lo que te permite ignorar los puntos y bordes internos y utilizar el valor Z de los elementos como punto de referencia.

Para controlar el forzado del cursor interno:

• Activa o desactiva el forzado del cursor en los puntos y bordes internos en el modo de edición de formas.
• En la ficha contextual, selecciona Modificar y luego el tipo de elemento. Desde el menú desplegable del grupo Edición de formas, elige la opción «Forzar cursor a puntos y líneas del editor».
• Cuando esta opción está seleccionada, el cursor se forzará a los puntos y bordes internos creados durante la edición de formas. Si no se selecciona, se ignorarán estos puntos y bordes internos.

Para utilizar el forzado de cursor en las coordenadas X, Y, Z:

• Después de ingresar al modo SlabShape, haz clic en el botón «Forzar cursor a XYZ» en la ficha Modificar, dentro del grupo Elevación del modificador.
• El valor mostrado cerca del cursor indicará la elevación de los objetos de referencia basados en el parámetro Base de elevación. Si seleccionas «Forzar cursor a XYZ» y el puntero está sobre un lugar que no es un objeto de referencia, la elevación seguirá el comportamiento «Relativo a superficie».

Actualizaciones de Dynamo 3.0.3

Dynamo 3.0.3 trae mejoras significativas, como la administración centralizada de paquetes y una búsqueda más eficiente de nodos por categoría. Destacan:

1. Trabajo con modelos vinculados: Nuevos nodos facilitan la manipulación de elementos vinculados.
2. Interacción con la geometría: Se mejoró la ubicación y acceso a la geometría de Revit 2025.
3. Nodos de sólidos topográficos: Ahora se pueden generar con nodos específicos.
4. Package Manager: Nuevo diálogo para gestionar paquetes de manera más eficiente.
5. Búsqueda de nodos por categoría: Mayor precisión al buscar nodos específicos.
6. Mejoras en la legibilidad del texto de nodos Watch: Texto de nodos Watch más legible y ajustable.
7. Actualizaciones en los archivos de ejemplo de Revit 2025: Incluyen descripciones útiles y eliminan nodos obsoletos.
8. Nodos Gate y Remember: Añadidos a la biblioteca de Dynamo para un control más avanzado del flujo de datos.

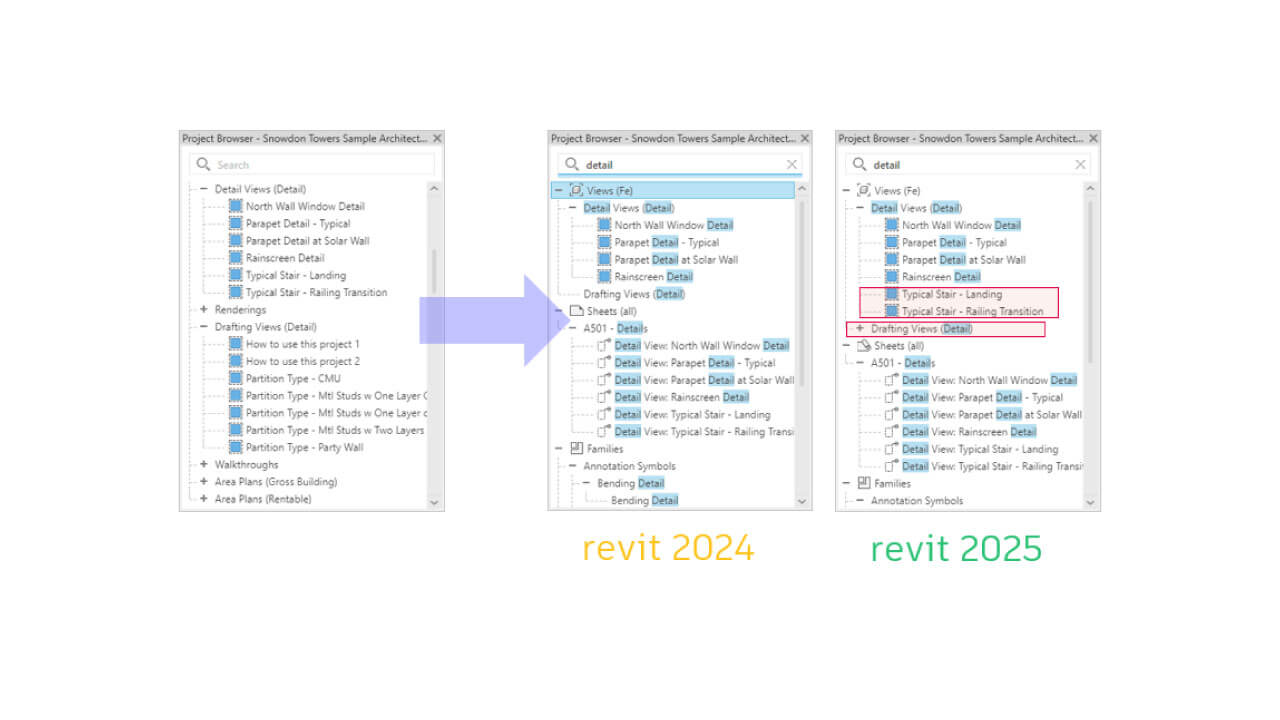

Mejora de la búsqueda en el Navegador de proyectos

Cuando buscas en el Navegador de proyectos, puedes ver todos los nodos secundarios si el nodo principal contiene las palabras clave.

Por ejemplo:

Si el nodo principal y algunos de los nodos secundarios contienen las palabras clave, la búsqueda mostrará todos los nodos secundarios bajo el nodo principal.
Si el nodo principal contiene las palabras clave pero ninguno de los nodos secundarios las tiene, la búsqueda mostrará todos los nodos secundarios, pero se contraerán después de la búsqueda.

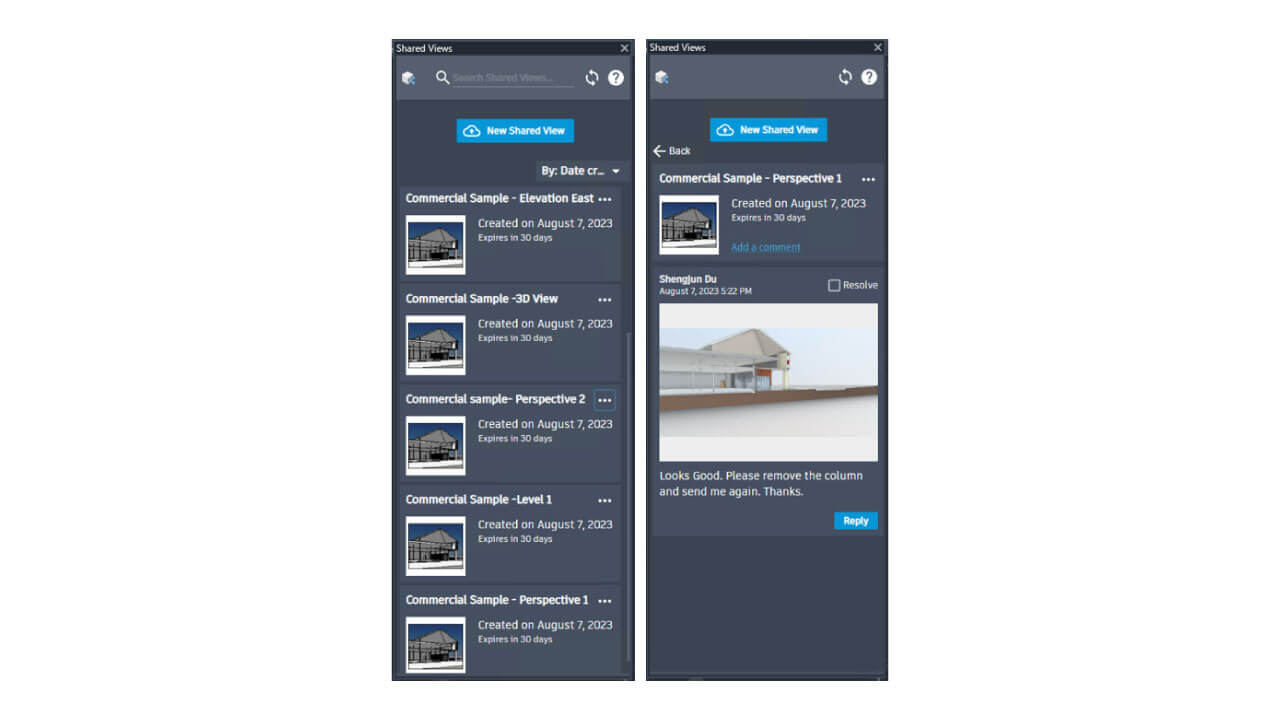

Tema oscuro para vistas compartidas

El tema oscuro ahora está disponible para la interfaz de usuario principal en las Vistas compartidas. Esto incluye la paleta Propiedades, el Navegador de proyectos y las barras de opciones, de controles de vista y de estado. Además, puedes definir el tema del área de dibujo (lienzo) como oscuro o claro desde la cinta de opciones y el cuadro de diálogo Opciones.

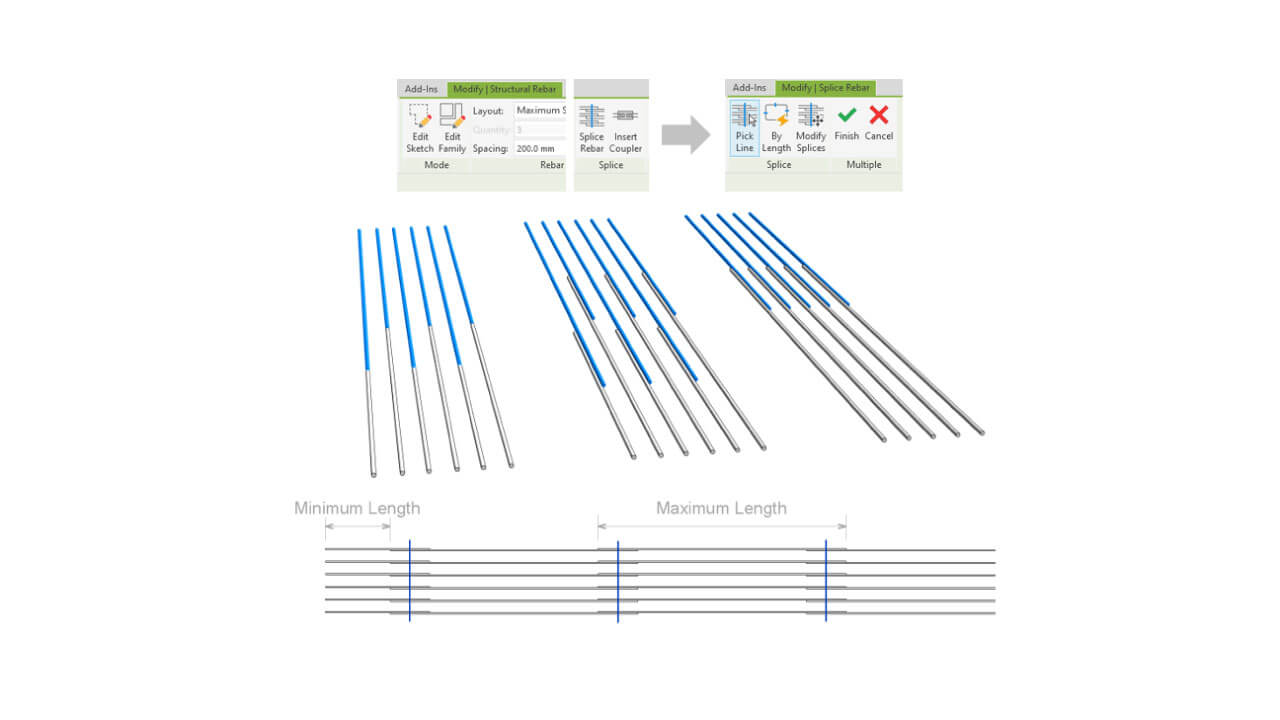

Empalme paramétrico para armadura típica

Configure y ajuste los empalmes para uno o más conjuntos de armaduras según sea necesario. Puede establecer un empalme en la posición deseada o definirlo por longitud. Para ello:

1. Seleccione una línea donde desee establecer el empalme para varios conjuntos de armaduras. Elija la posición y tipo de empalme para definir el solape, el desfase del escalonamiento y el desplazamiento de la barra. Al hacer clic en la línea, se establecerá el empalme para todos los conjuntos intersecantes.
2. Para establecer un empalme por longitud, seleccione el tipo de empalme que se aplicará a todos los empalmes resultantes e ingrese la posición de oscilación, así como las longitudes mínima y máxima. Luego, haga clic para establecer el empalme para las barras.
3. Si necesita modificar los empalmes de armadura, puede cambiar el tipo de los empalmes seleccionados, ajustar su posición, mostrar todas las líneas de empalme en una vista, desplazar, rotar o eliminar uno o varios empalmes, entre otras opciones disponibles.

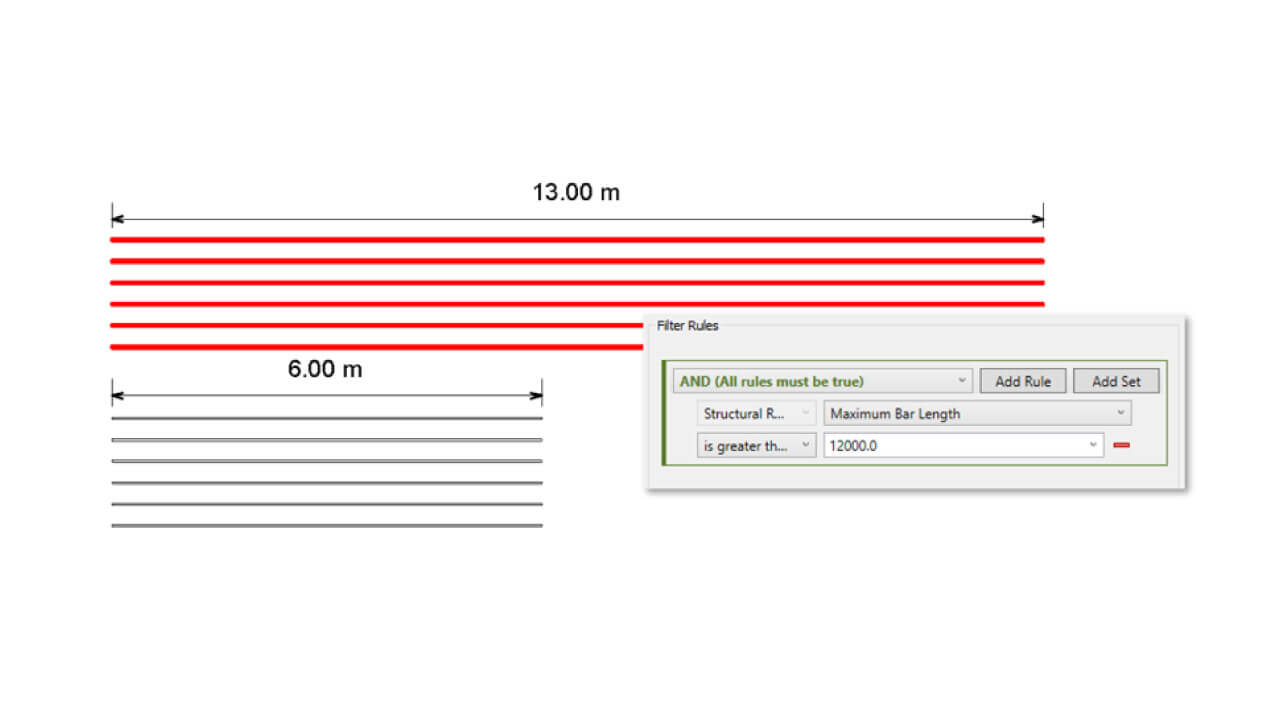

Resaltar barras que superen la longitud máxima

Examine visualmente las barras que necesiten ajustes de longitud mediante la definición de filtros de vista basados en las longitudes máxima y mínima de las barras de los conjuntos de armaduras.

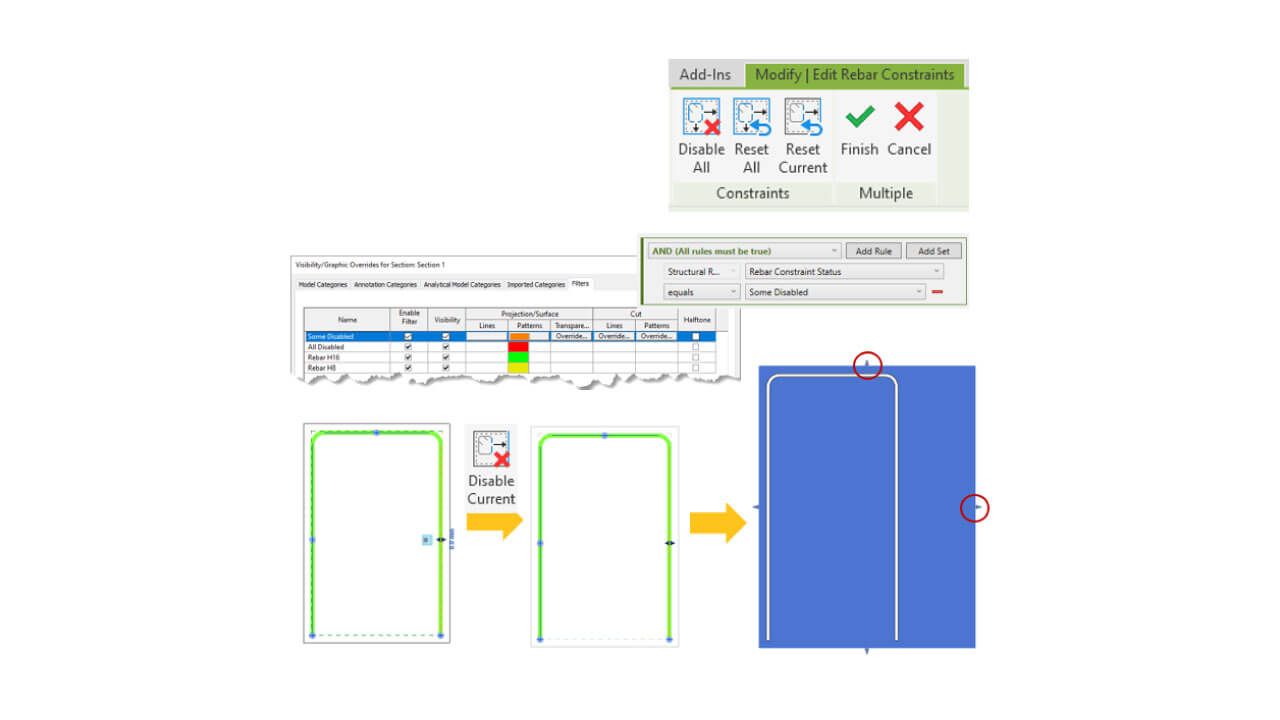

Impedir cambios inesperados en el modelo de armadura

Deshabilita las limitaciones de la armadura en los puntos de anclaje de cada barra individual para evitar modificaciones en las barras cuando se modifica la geometría de hormigón.

Puedes desactivar todos los puntos de anclaje, restablecer los actuales o restablecer todos ellos. Una vez desactivada la restricción para el punto de anclaje de la barra seleccionada, este no será afectado por cambios en las caras de hormigón.

Además, puedes mover manualmente un punto de anclaje de la barra con la restricción desactivada y editar las restricciones de varias barras para desactivarlas todas. Para verificar el estado de las restricciones de la armadura, puedes usar tablas de planificación o filtros.

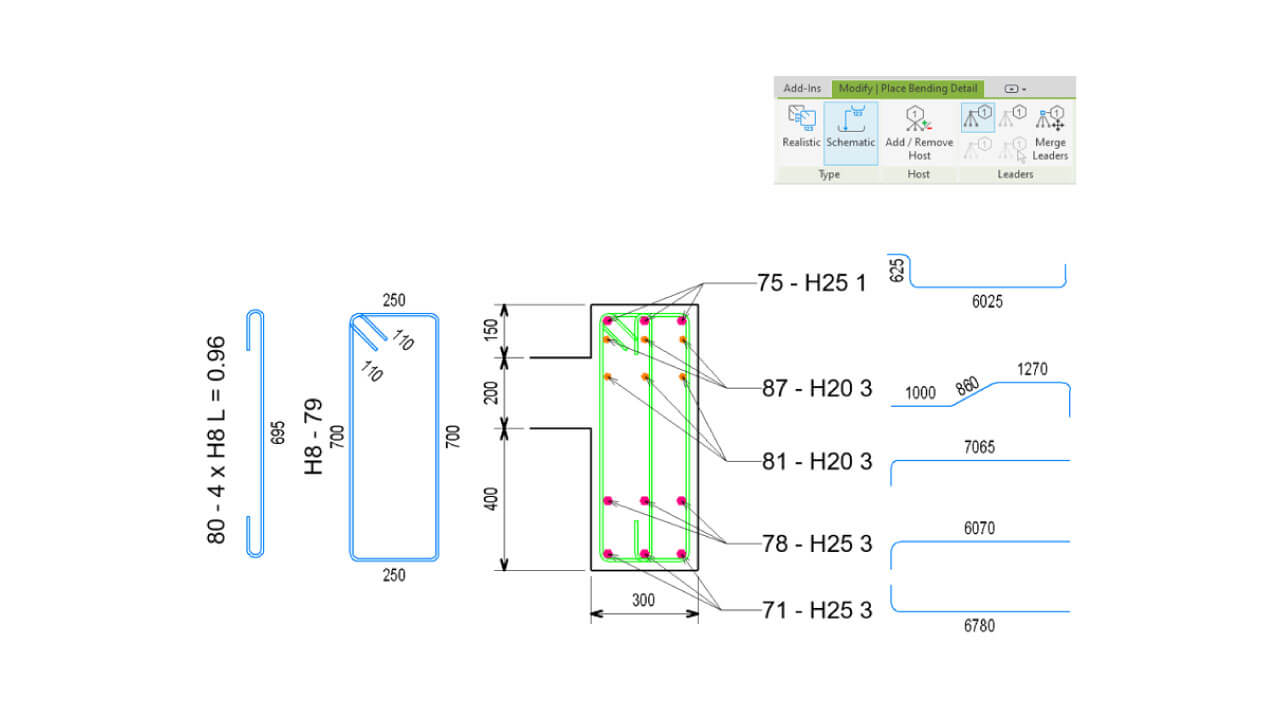

Detallado de hormigón

Una de las nuevas funciones de Autodesk Revit 2025 es la de trabajar el hormigón con detalle,  uniendo elementos de hormigón en el software y a mostrarlos en vistas.

• Propagación adaptativa de barras de refuerzo

Mejora tu productividad al detallar estructuras de hormigón en Revit. Cuando trabajas en un diseño que tiene elementos de hormigón similares, puedes copiar de forma rápida y precisa barras de refuerzo de forma libre y controladas por forma de un elemento de hormigón a otro.

• Colocación de refuerzo en un muro de hormigón

Otra función será la de cómo colocar refuerzos en un muro de hormigón. Verás cómo colocar con precisión los refuerzos transversales y longitudinales utilizando diferentes métodos de colocación de varillas de refuerzo y restricciones de varillas de refuerzo. Definir correctamente las restricciones de varillas de refuerzo es crucial, ya que estas restricciones se aprovechan al copiar varillas de refuerzo a otros elementos de hormigón.

• Propagar refuerzo en columnas y muros de hormigón

Con Autodesk Revit 2025 podrás modelar paso a paso el refuerzo de una columna de hormigón.

• Modelado eficaz en barras de refuerzo alrededor de las aberturas en losas y paredes

Modela de forma eficaz las barras de refuerzo alrededor de las aberturas en losas y paredes.

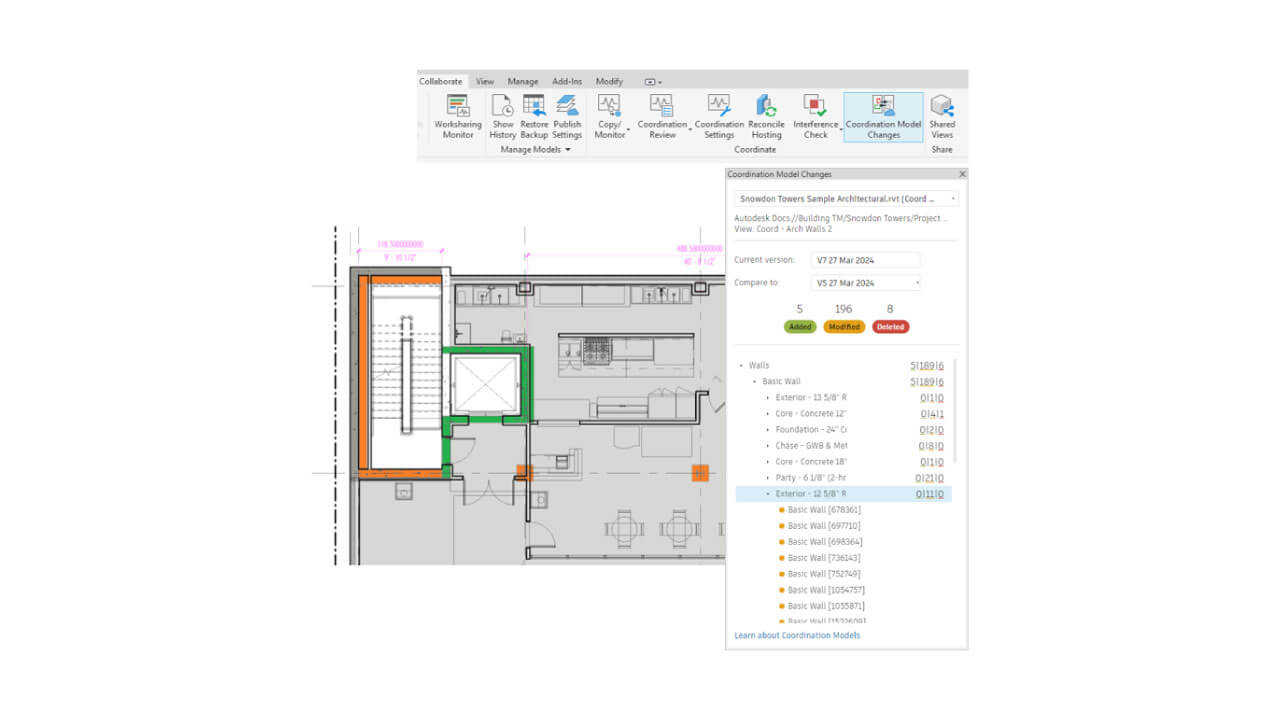

• Detección de conflictos de barras de refuerzo vía coordinación de modelos en BIM Collaborate Pro

Ahora con Autodesk BIM Collaborate podrá ayudarte a realizar la detección de conflictos de barras de refuerzo mediante la coordinación de modelos.

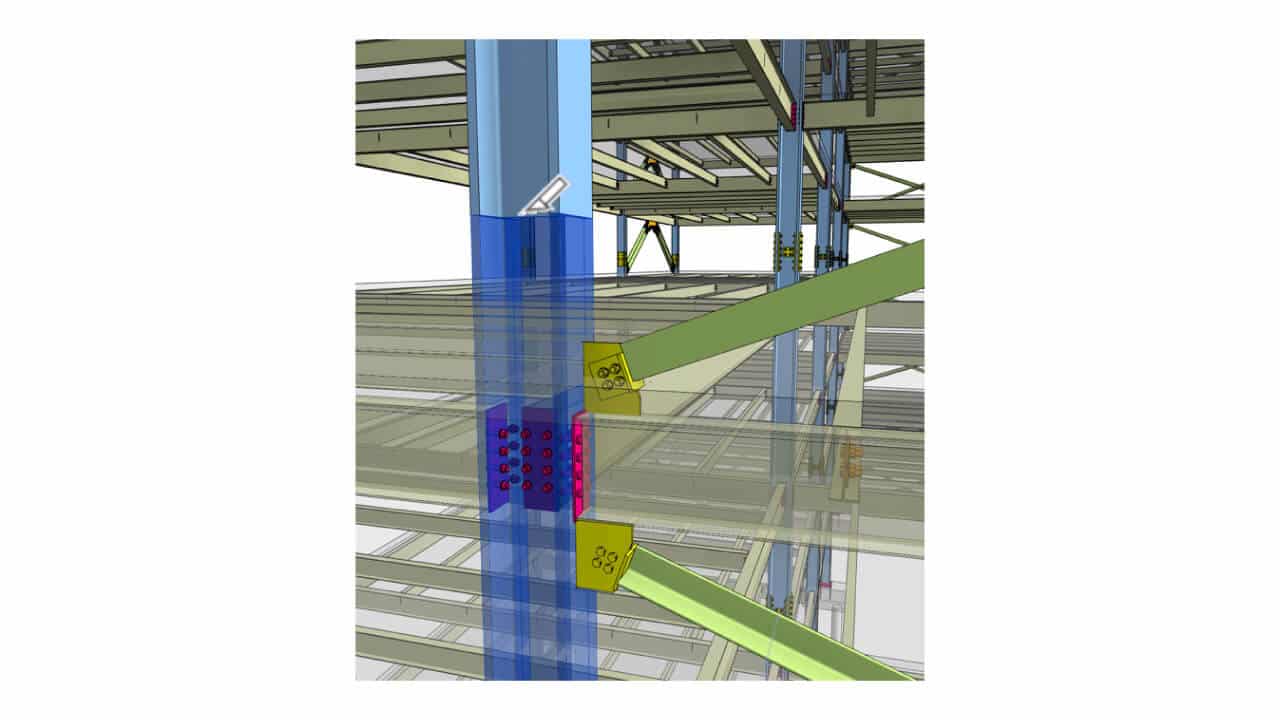

Dividir elementos de armazón y pilares con conexiones de acero

Puedes utilizar las funciones de Dividir y Dividir con separación en pilares y armazones de acero con conexiones. Sin embargo, ten en cuenta que la función de Dividir con separación no es compatible con vigas que forman parte de un sistema de vigas, vigas de celosía o un grupo.

La separación permitida en la herramienta Dividir con separación varía entre 1,6 y 304,8 milímetros.

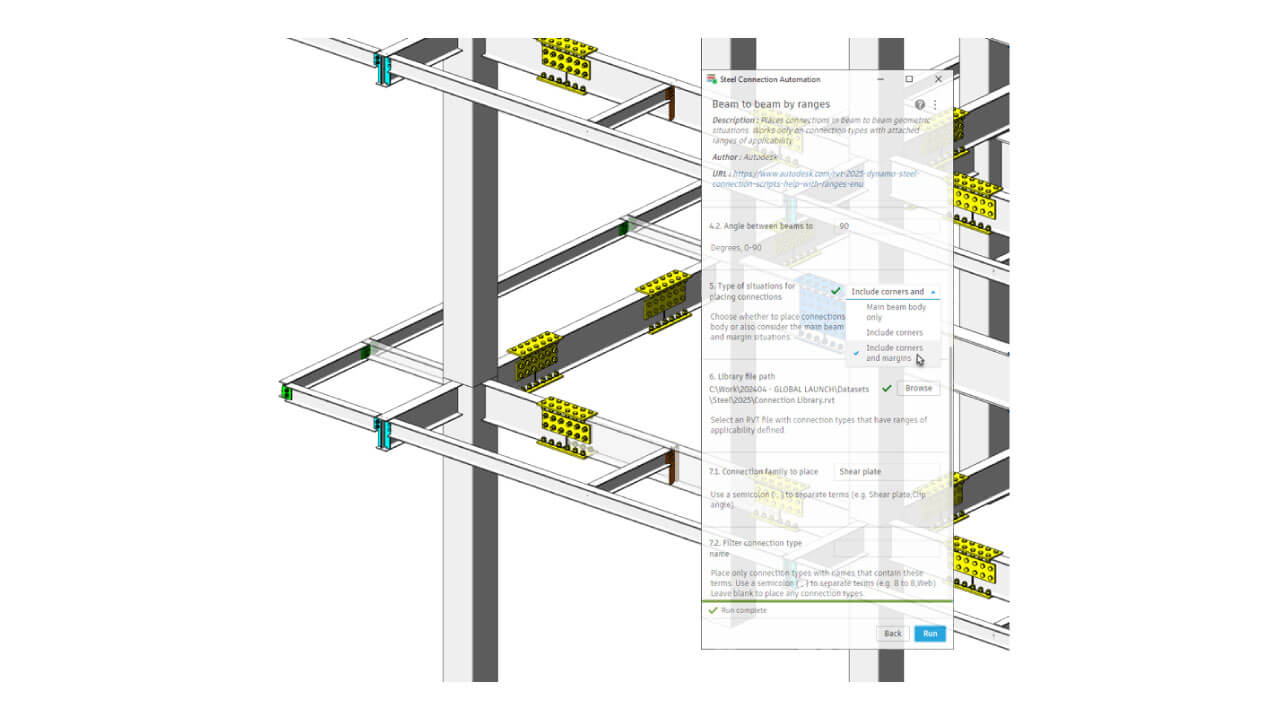

Conjunto actualizado de reglas para la automatización de conexiones

Automatiza la colocación de conexiones comunes con menos pasos de script. Selecciona la ubicación deseada para colocar las conexiones de acero entre las siguientes opciones:

• Conexiones laterales dobles en el extremo de la viga principal, en la intersección del margen con dos vigas secundarias.
• Conexiones laterales dobles en la intersección del cuerpo de la viga principal con dos vigas secundarias.
• Conexiones en el extremo de la viga principal, en la intersección de las esquinas con las vigas secundarias.
• Conexiones en el extremo de la viga principal, en la intersección del margen con las vigas secundarias.
• Conexiones en la intersección del cuerpo de la viga principal con la viga secundaria.

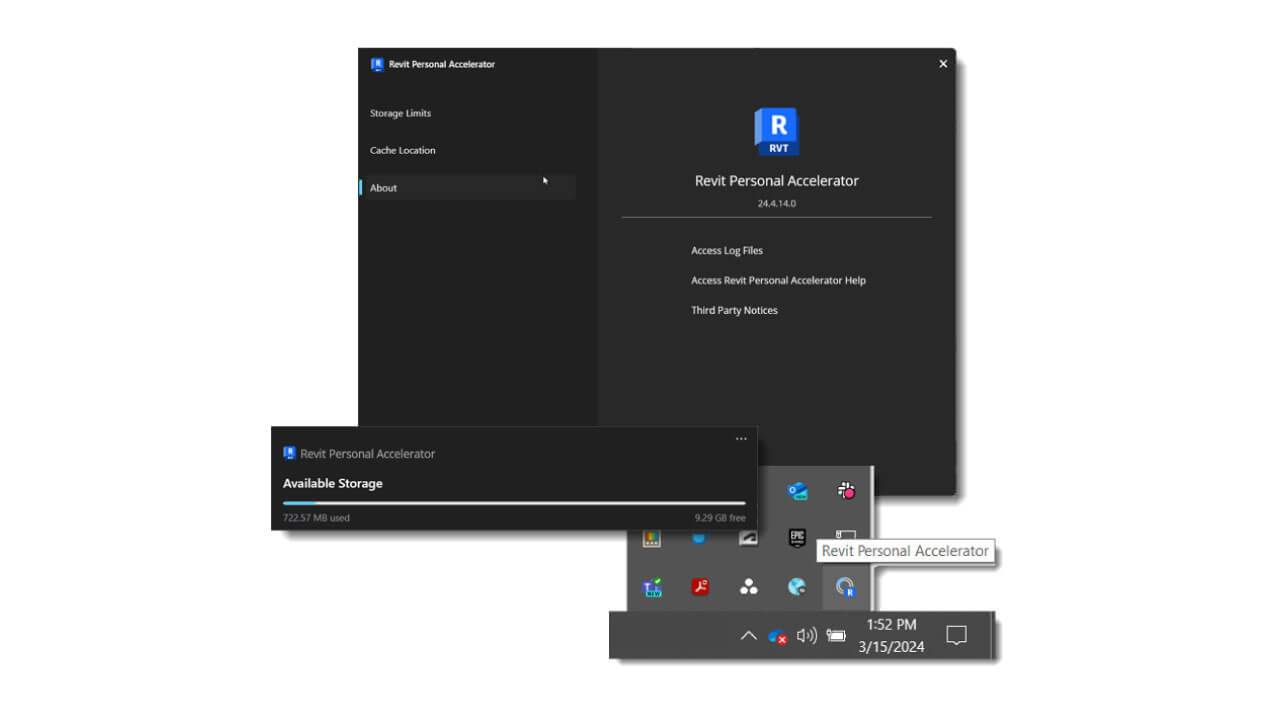

Interfaz de usuario del acelerador personal Revit 2025

Se han realizado varias mejoras centradas en la confiabilidad y la estabilidad, aunque no se detallan aquí específicamente.

Icono y diálogo de la bandeja del sistema:

• Ahora puedes ver el almacenamiento disponible de PacCache.

Edición de la interfaz de usuario de configuración:

• Visualización del almacenamiento disponible de PacCache.
• Capacidad de cambiar el valor del límite actual (GB).
• Opción de copiar la ubicación de la carpeta PacCache en el portapapeles.
• Enlaces rápidos para acceder a los archivos de registro y a la documentación de ayuda.
• Valor predeterminado de QueueDepth aumentado a 200.

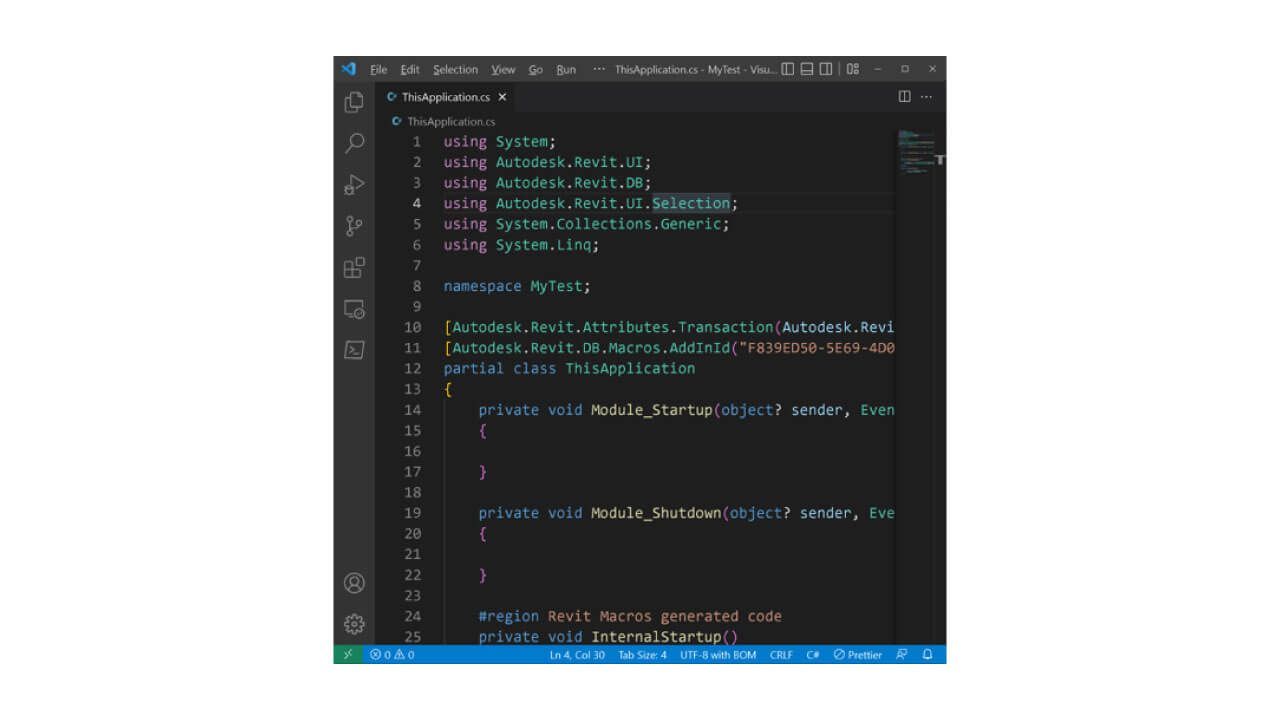

Administrador de macros

Se ha introducido una nueva herramienta de gestión de macros para reemplazar el IDE utilizado previamente en versiones anteriores de Revit.

Con esta nueva herramienta, ahora puedes crear y ejecutar macros utilizando Visual Studio Code. Sin embargo, el Administrador de macros ya no admite macros basadas en archivos. Si deseas utilizar macros basadas en archivos existentes, primero debes convertirlas en macros basadas en aplicaciones. Puedes encontrar instrucciones detalladas sobre cómo actualizar macros existentes para su uso en el Administrador de macros en la sección «Actualizar macros de Revit 2025».

Para obtener más información sobre cómo utilizar el Administrador de macros para automatizar tareas, consulta los temas relacionados bajo el encabezado «Automatización de tareas con macros».

Actualización de .NET 8

Se ha implementado una actualización en Revit 2025 para integrar el framework .NET 8 de Microsoft.

Revit 2025 hace uso del framework .NET de Microsoft para diversas funciones, como la gestión de los cuadros de diálogo de la interfaz de usuario, las interacciones con Windows, el aprovechamiento de la API de Revit 2025, entre otras. Para mantenerse al día con la tecnología y garantizar un mantenimiento continuo, Revit 2025 ha realizado la migración al framework .NET 8.

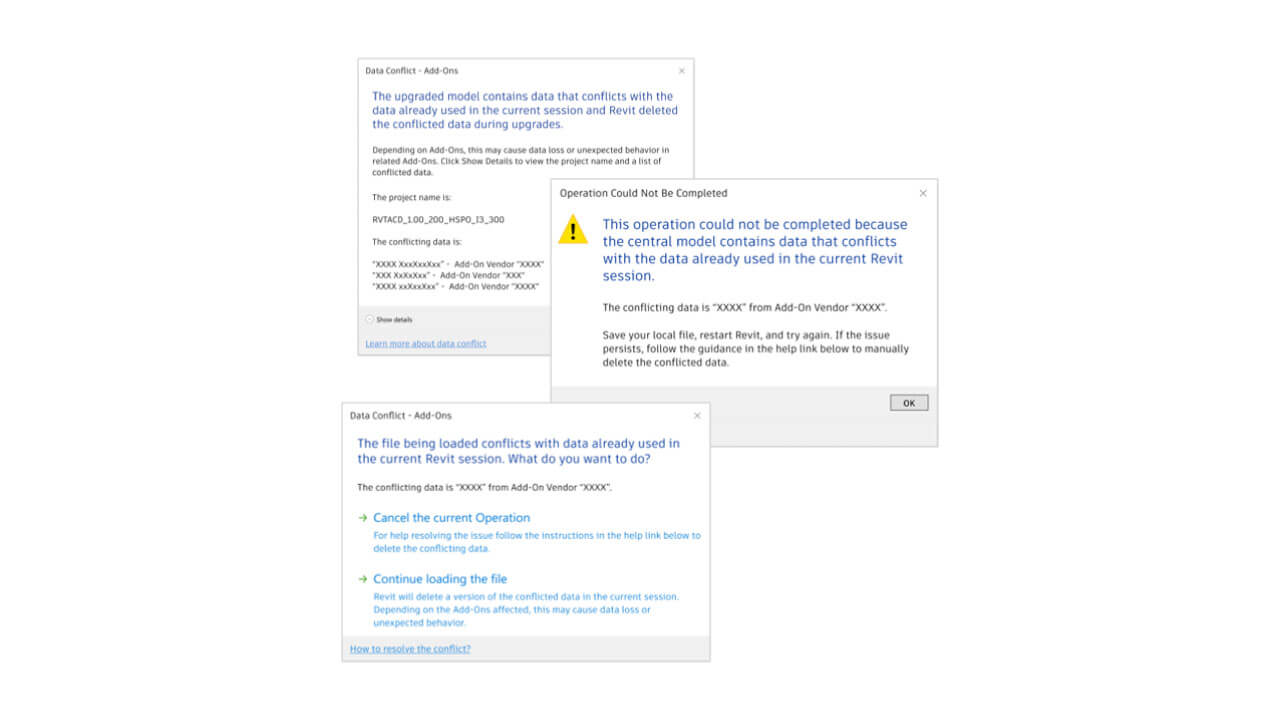

Mejoras del almacenamiento ampliable

Se han realizado cambios en la estructura del almacenamiento ampliable para reducir los conflictos de esquemas y mejorar los flujos de trabajo.

Cuando los complementos utilizan diferentes esquemas al trabajar con varios archivos, es posible que surjan conflictos. Para abordar esta cuestión, se han implementado mejoras que le ayudarán a gestionar los conflictos de esquemas de manera más efectiva. Además, estas mejoras han reestructurado el uso del almacenamiento ampliable con el fin de disminuir los riesgos y optimizar los flujos de trabajo.

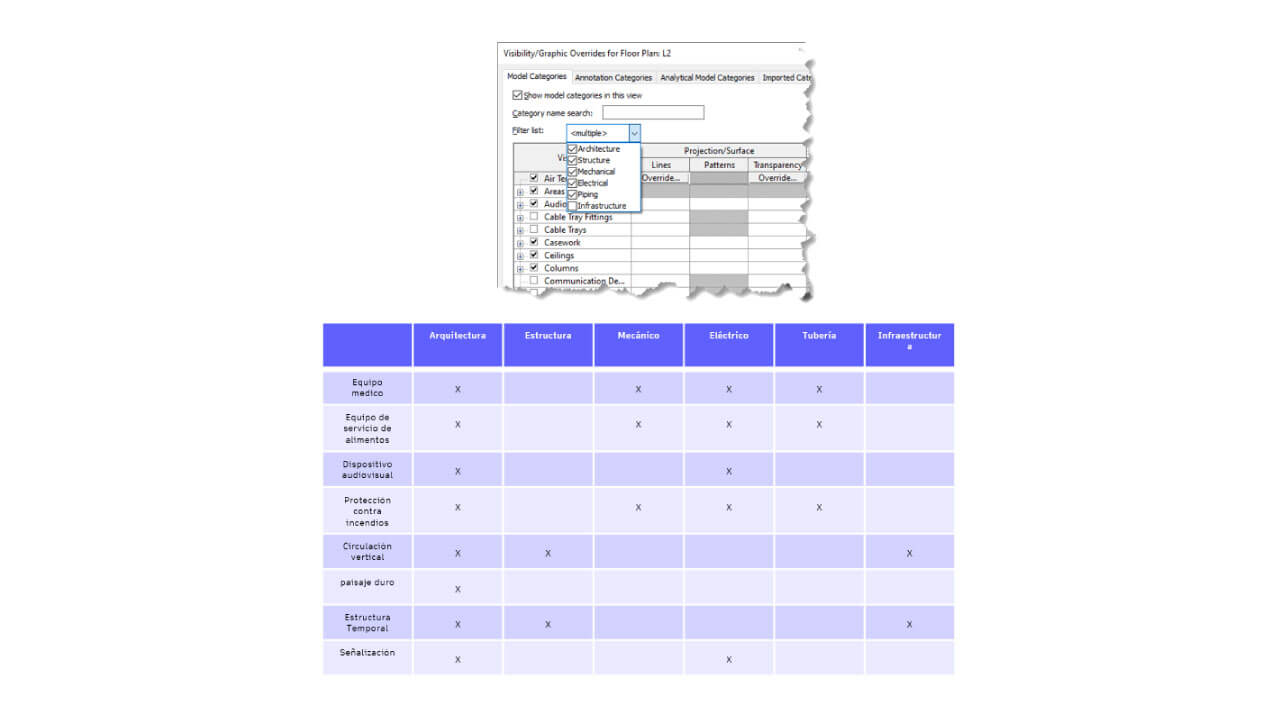

Filtrar actualizaciones por disciplina

Basándose en las sugerencias de los usuarios, se han realizado mejoras en los filtros de disciplina del cuadro de diálogo Modificaciones de visibilidad/gráficos. Los filtros predefinidos en este cuadro de diálogo se han ajustado de acuerdo con las siguientes modificaciones detalladas en la tabla a continuación.

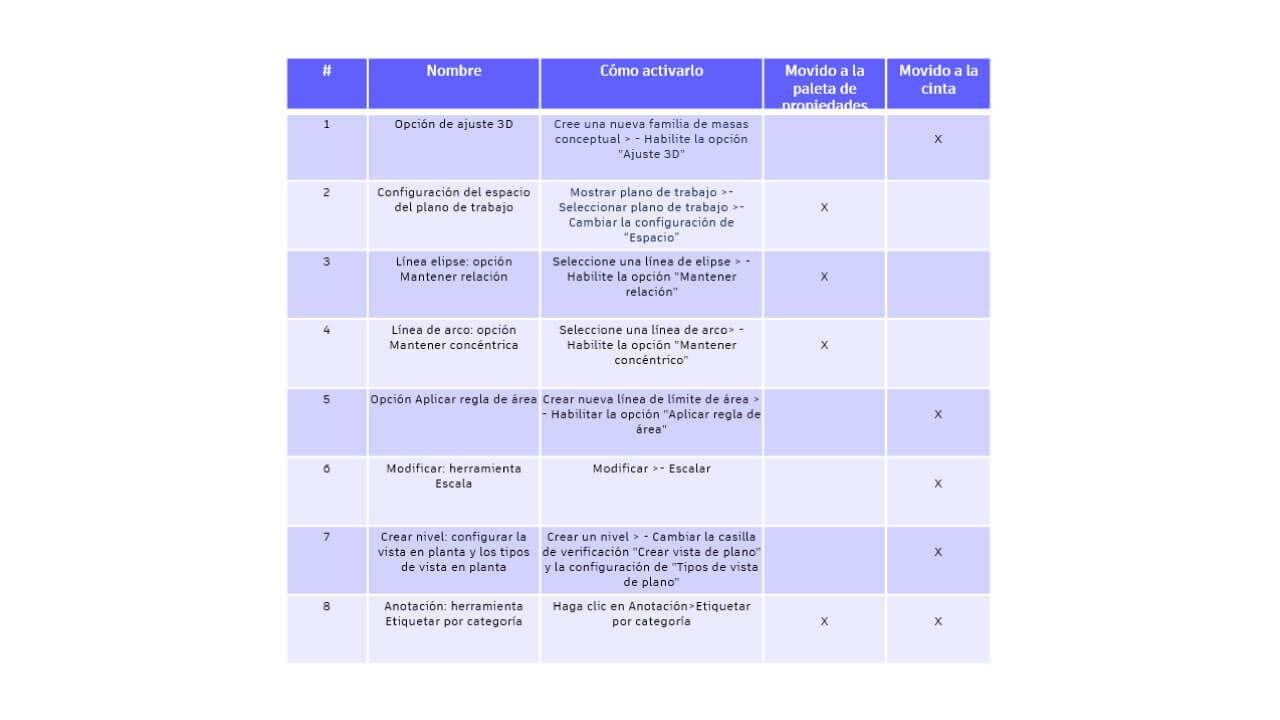

Mejoras de la interfaz: barra de opciones

Los controles que solían estar en la barra de opciones ahora se han trasladado a la paleta Propiedades y a la cinta de opciones. Esta reorganización se presenta en detalle en la tabla que sigue a continuación.

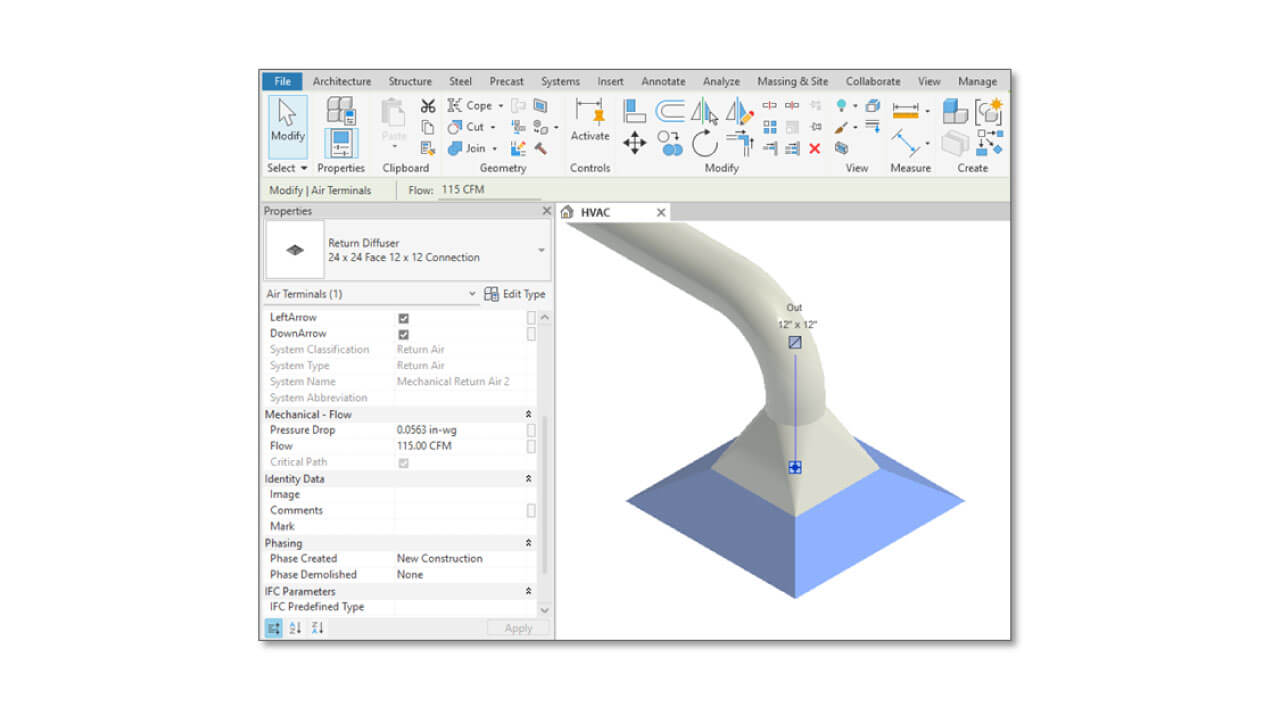

Desactivar la generación automática de números de marca

Para mejorar la adaptación a los procesos en MEP, se ha decidido desactivar la generación automática de números de marca para ciertas categorías. A partir de ahora, esta función no estará disponible para las siguientes categorías:

• Armazón auxiliar MEP
• Rigidizadores de red de conductos de fabricación MEP
• Terminales de aire
• Equipos mecánicos
• Accesorios de conducto
• Equipo eléctrico
• Aparatos eléctricos
• Dispositivos de control mecánico
• Luminarias
• Accesorios de tubería
• Rociadores
• Aparatos sanitarios
• Equipo de fontanería

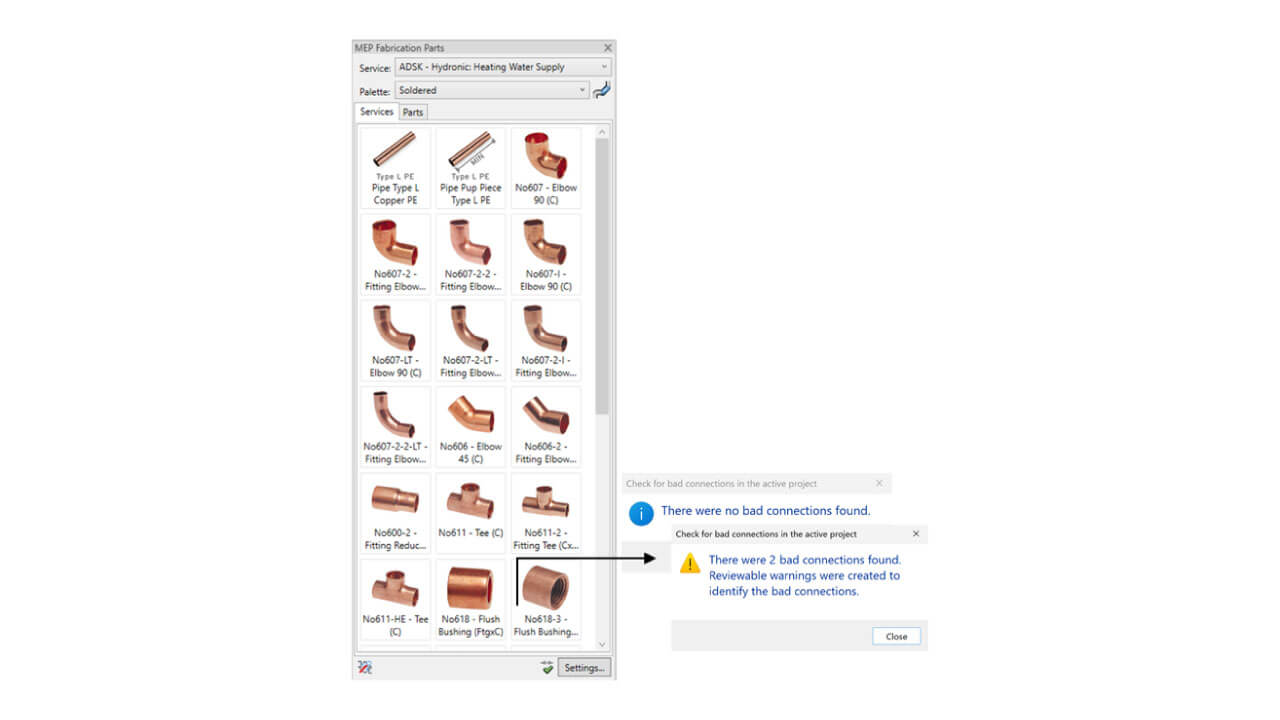

Comprobación de coherencia del modelo MEP

Realice una verificación de la consistencia del modelo para identificar y corregir rápidamente cualquier discrepancia en las conexiones. Esto evita tener que reconfigurar debido a desconexiones en el proyecto actual. Siga estos pasos para realizar la verificación de consistencia del modelo en el proyecto actual:

1. Haga clic en el icono «Comprobar la coherencia del modelo en el proyecto activo» que se encuentra en la esquina inferior derecha de la paleta «Piezas de fabricación MEP».
2. Se abrirá un cuadro de diálogo que le indicará si se han encontrado inconsistencias en el modelo o no.

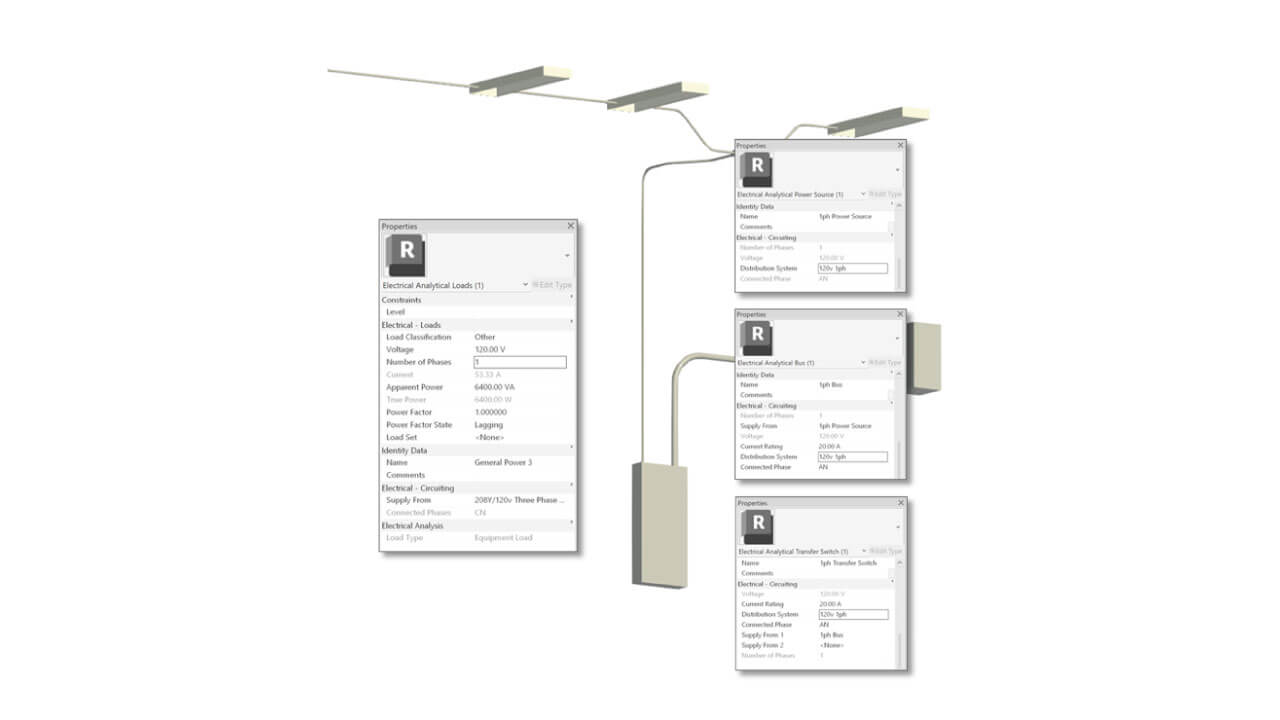

Componentes eléctricos monofásicos

Ahora es posible utilizar una sola fase para las cargas eléctricas y los sistemas de distribución. Esto significa que puede emplear componentes eléctricos monofásicos tanto en modelos analíticos como físicos, lo que le permite modelar las condiciones del proyecto con mayor precisión.

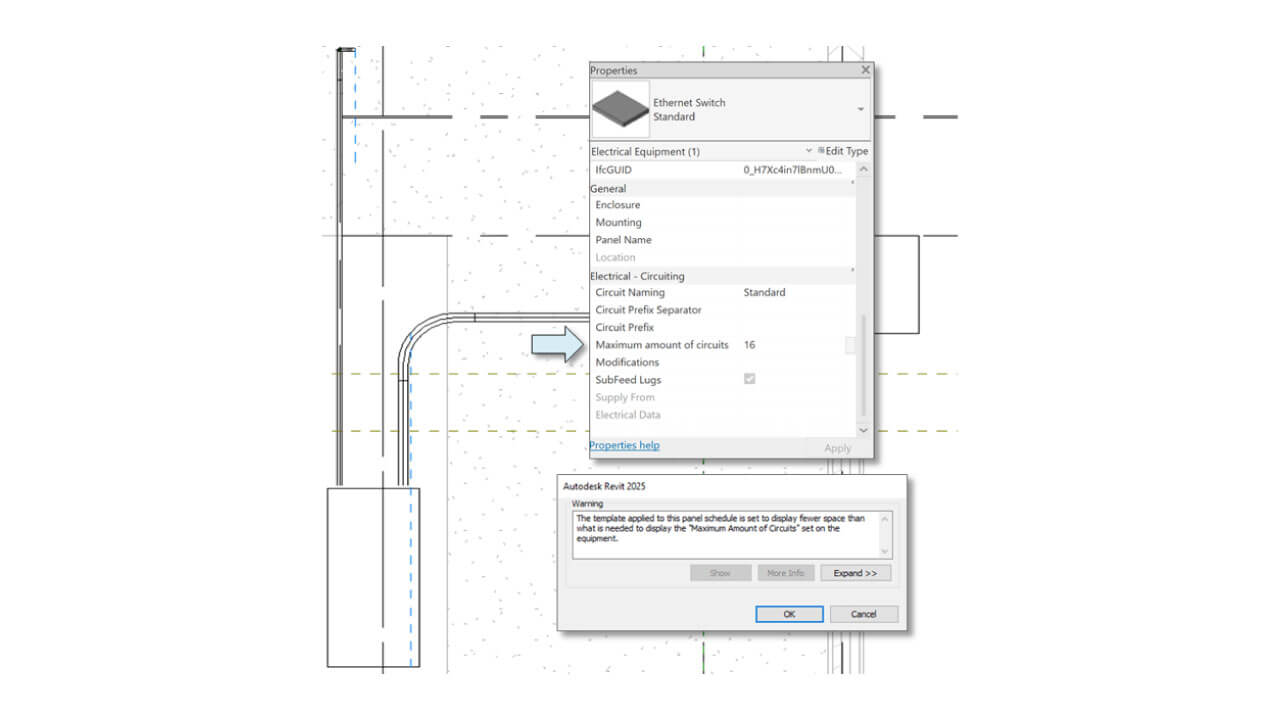

Parámetros MEP

Se han introducido nuevos parámetros en los paneles de datos y las redes de conductos de fabricación para mejorar las funciones de flujo de trabajo.

Para los paneles de datos, se ha añadido el parámetro «Cantidad máxima de circuitos», que permite establecer el número máximo de puertos disponibles en cada panel. Si se supera este límite, se mostrará un aviso indicando que se ha excedido la capacidad del panel. Además, la opción «Variable» en las líneas de tabla de planificación de paneles de datos controla ahora el número de líneas de la tabla en función del parámetro «Cantidad máxima de circuitos».

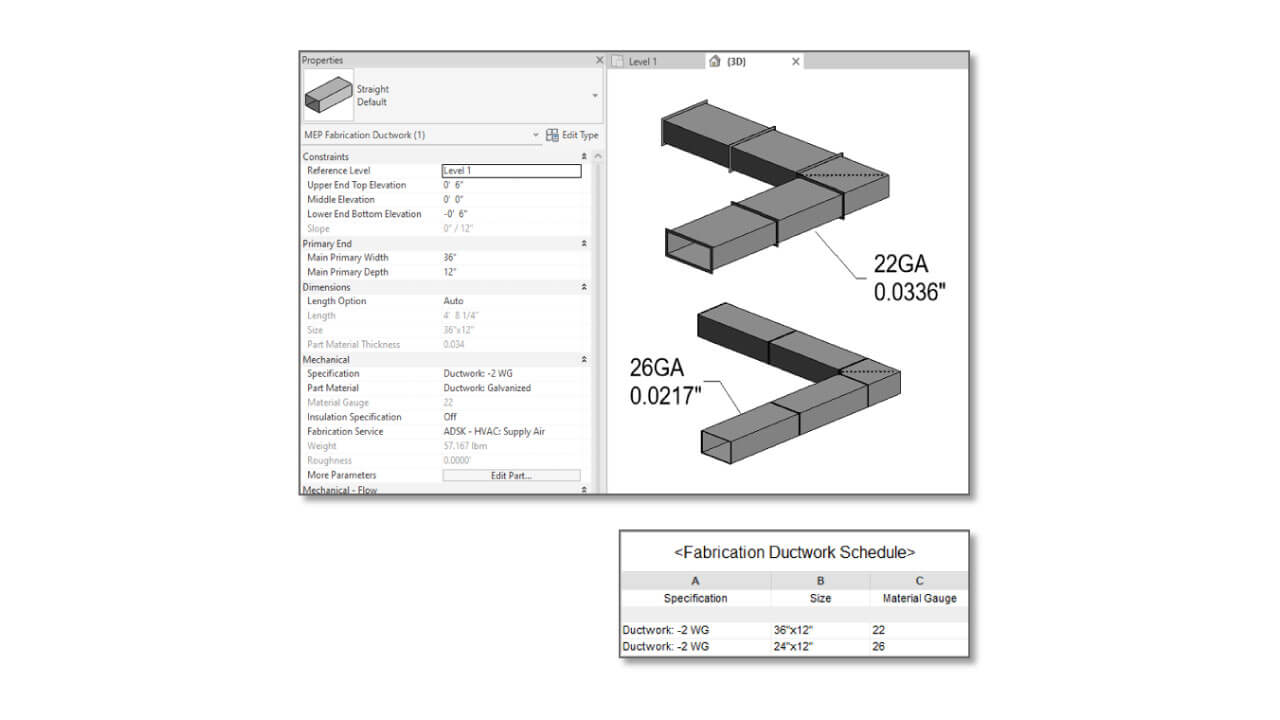

Por otro lado, en las redes de conductos de fabricación se ha incluido el parámetro «Indicador de material» como un valor de solo lectura en los elementos de la red.

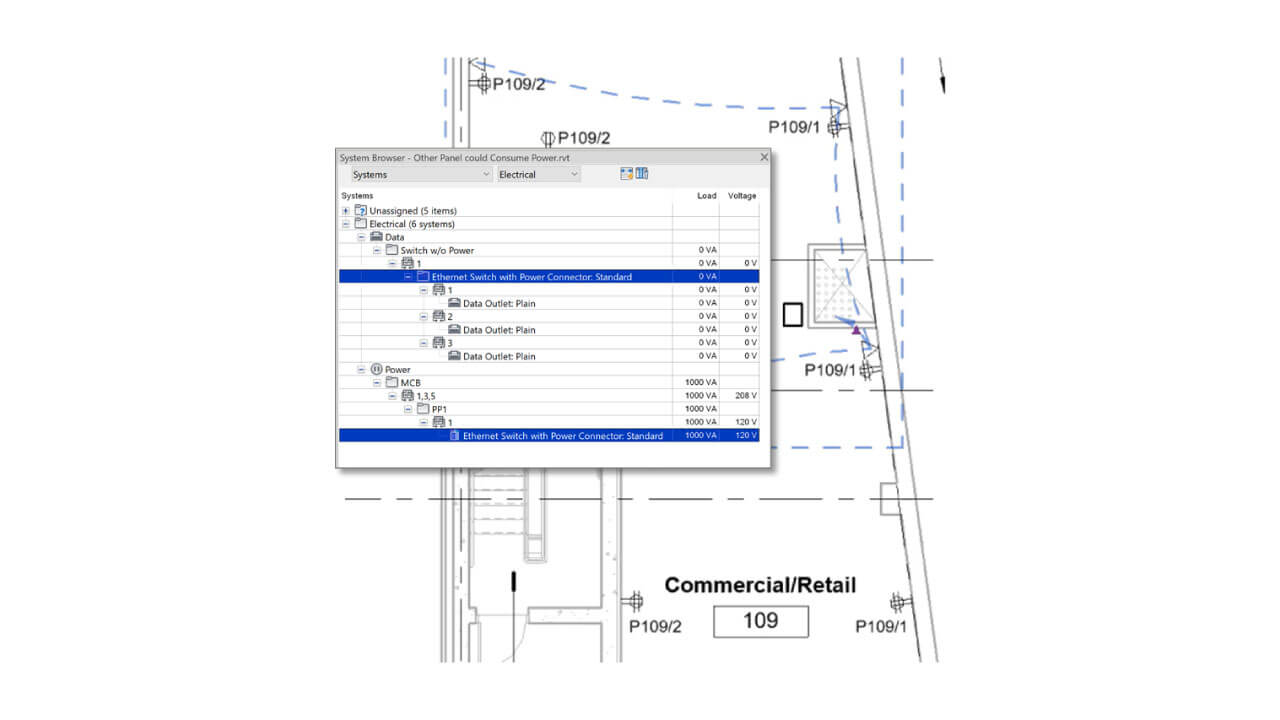

Notificar paneles de bajo voltaje

Se ha implementado una nueva funcionalidad que notifica las cargas de potencia de los paneles de bajo voltaje en los circuitos de alimentación a los que están conectados.

Ahora, al visualizar los paneles de baja tensión en el Navegador de sistemas o en las tablas de planificación de paneles, se muestra su consumo energético cuando están conectados a un sistema de distribución de energía. Esta información permite equilibrar de manera eficiente las cargas en los sistemas de distribución eléctrica.

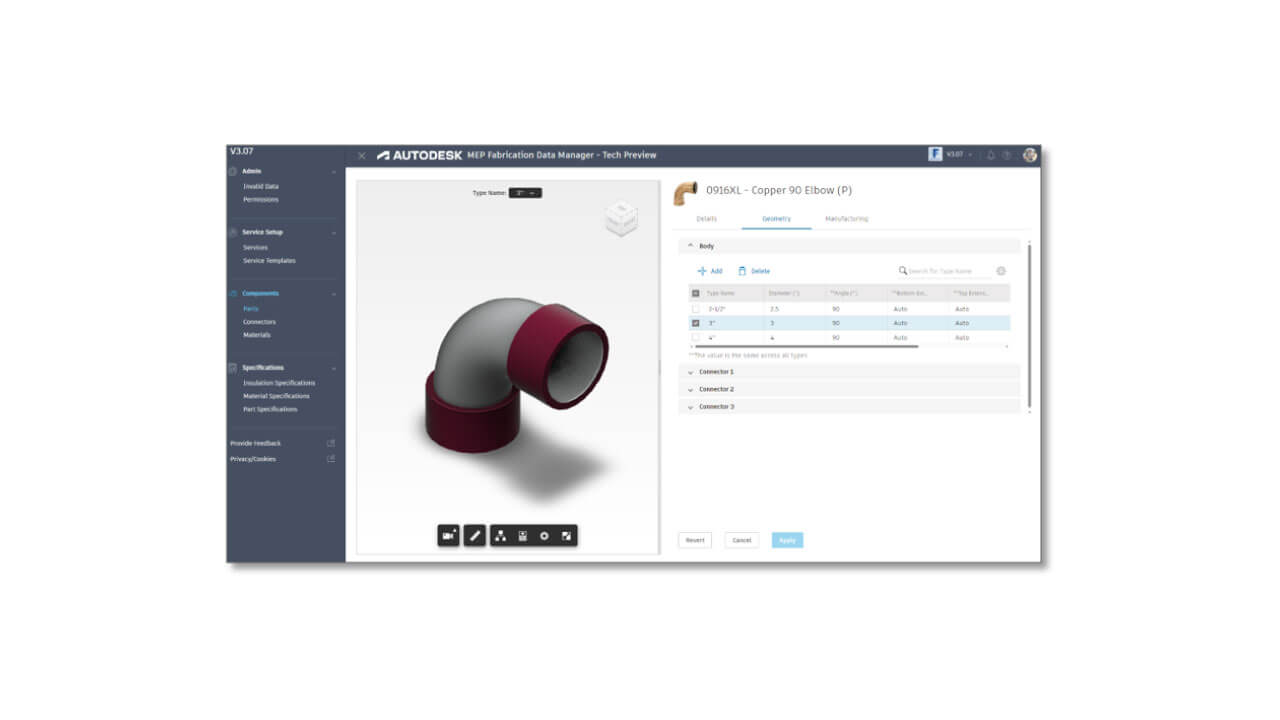

Editar geometría de tipo de pieza (MEP Fabrication Data Manager, versión preliminar de tecnología)

En el editor de piezas de Fabrication Data Manager, ahora puede modificar la geometría de las piezas de la lista de productos. Esto incluye agregar y eliminar tipos, editar datos directamente y obtener una vista previa en tiempo real de los cambios en las piezas.

A diferencia de las familias de Revit, donde cada tipo puede tener diferentes valores por defecto para los parámetros de instancia, en las piezas de Fabrication Data Manager, los valores por defecto de los parámetros de instancia son iguales para todos los tipos.

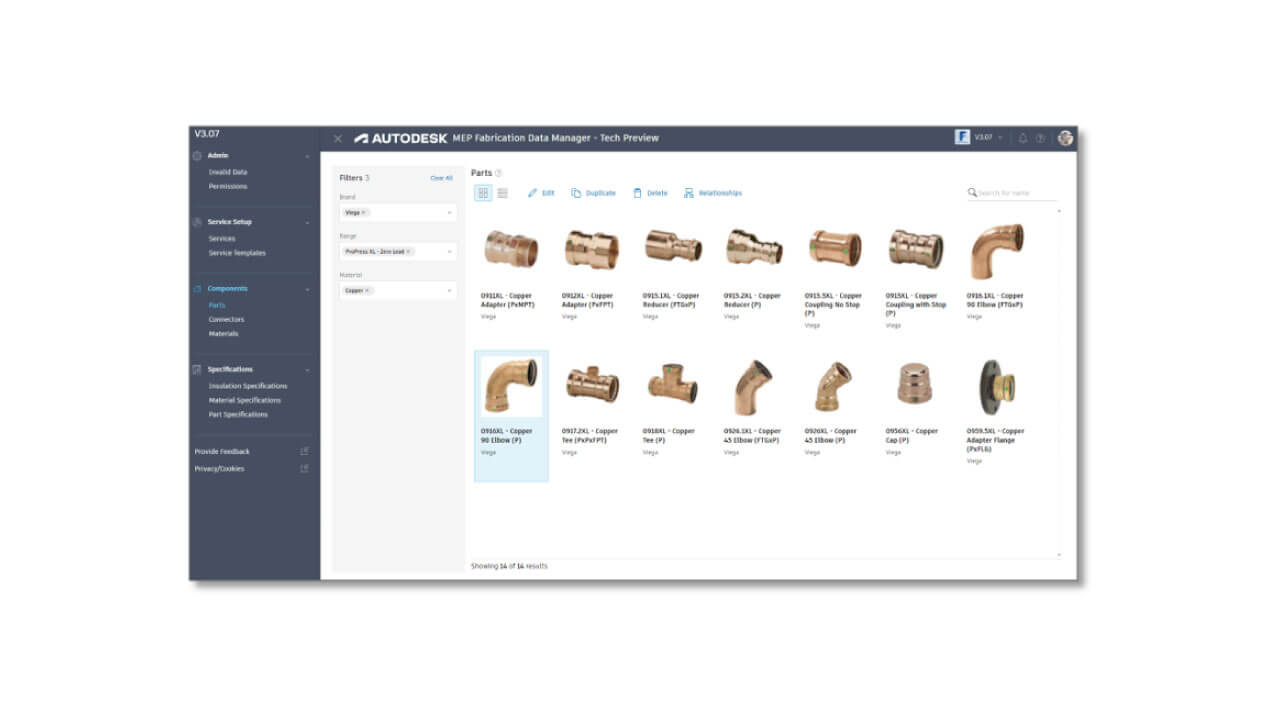

Búsqueda de piezas (MEP Fabrication Data Manager, versión preliminar de tecnología)

La interfaz mejorada de Fabrication Data Manager facilita y agiliza la búsqueda de datos de piezas. Ahora puede filtrar los datos de las piezas y buscar por nombre de pieza para refinar los resultados. Los resultados de la búsqueda se presentan como tarjetas que muestran imágenes y detalles importantes. Además, puede elegir entre las vistas de tabla y mosaico para visualizar la información de manera conveniente.

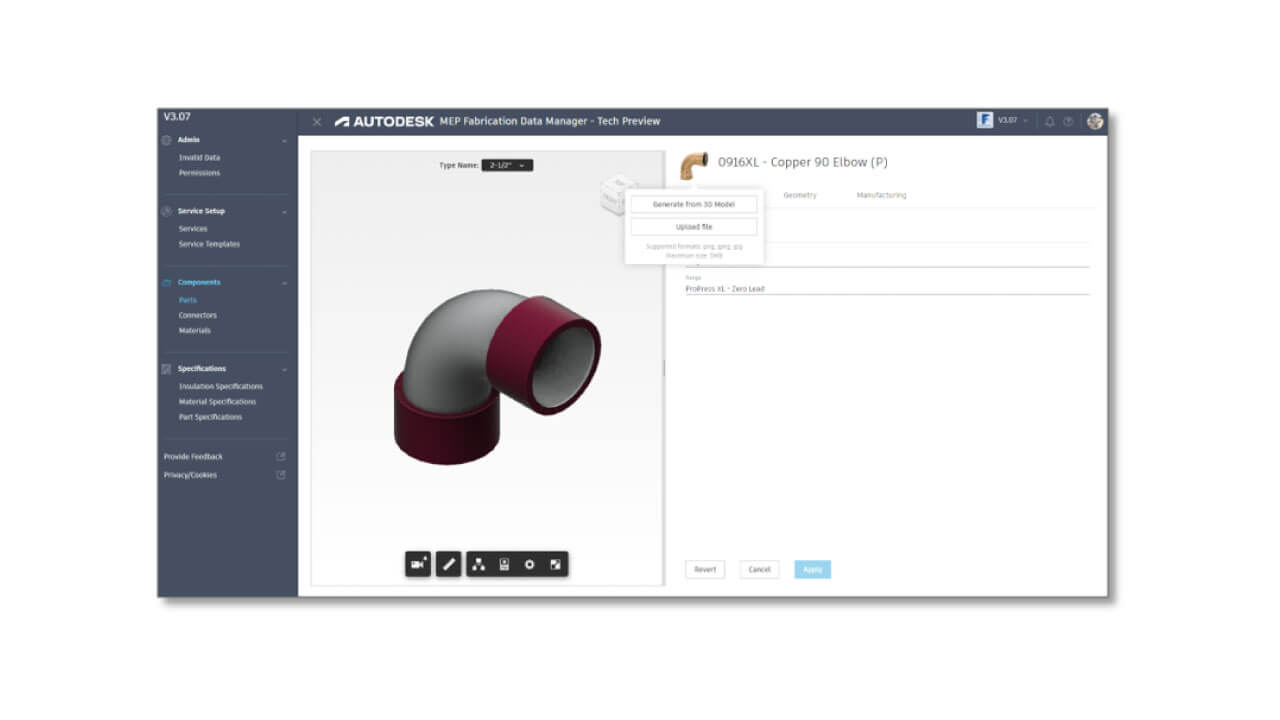

Cargar y asignar imágenes (MEP Fabrication Data Manager, versión preliminar de tecnología)

Puede cargar o crear imágenes desde el modelo y asignarlas a las piezas para una identificación visual más efectiva. Con la opción «Generar a partir de un modelo 3D», puede capturar una instantánea de la vista actual, incluido el entorno. También puede cargar archivos de imagen comunes y ajustar su tamaño y posición utilizando la herramienta de recorte según sea necesario.

2. Sostenibilidad (Revit 2025)

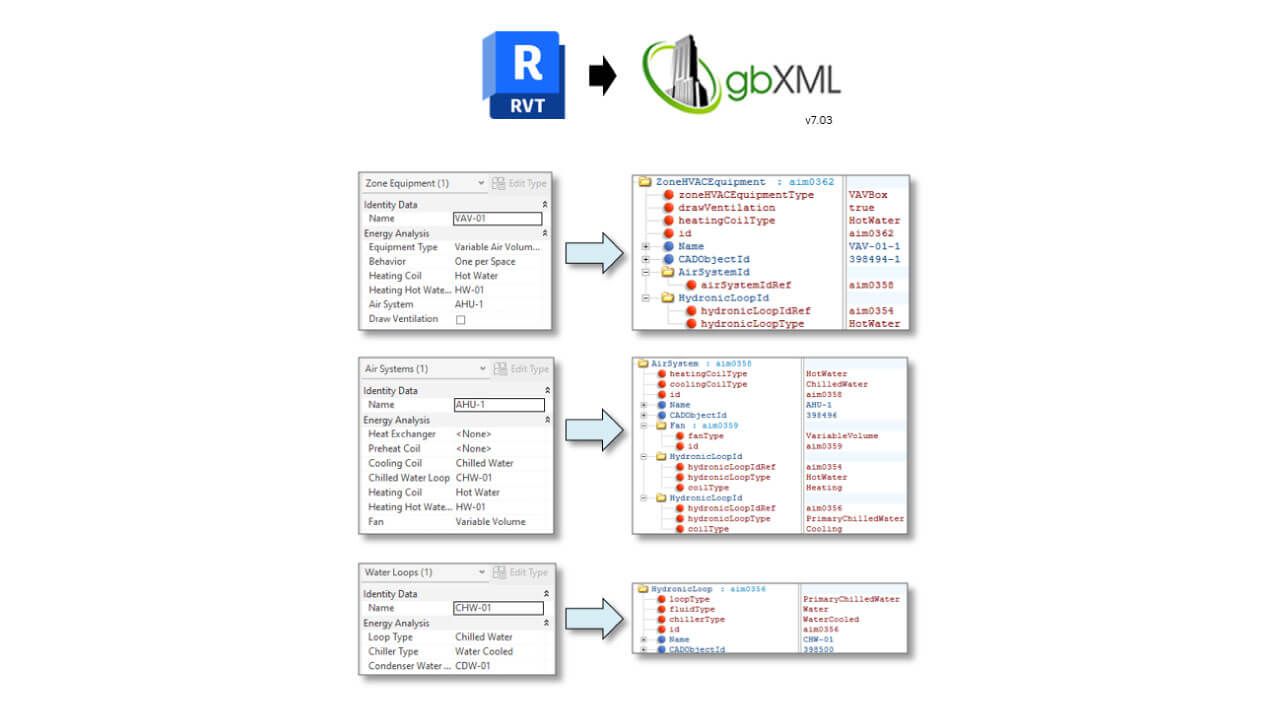

Actualización de gbXML

Revit ahora es compatible con la versión más reciente de gbXML, la v7.03. Esta actualización permite utilizar características adicionales, como datos ampliados del sistema de climatización, equipo de zona, sistemas de aire y circuitos de agua, dentro de la interfaz de Revit.

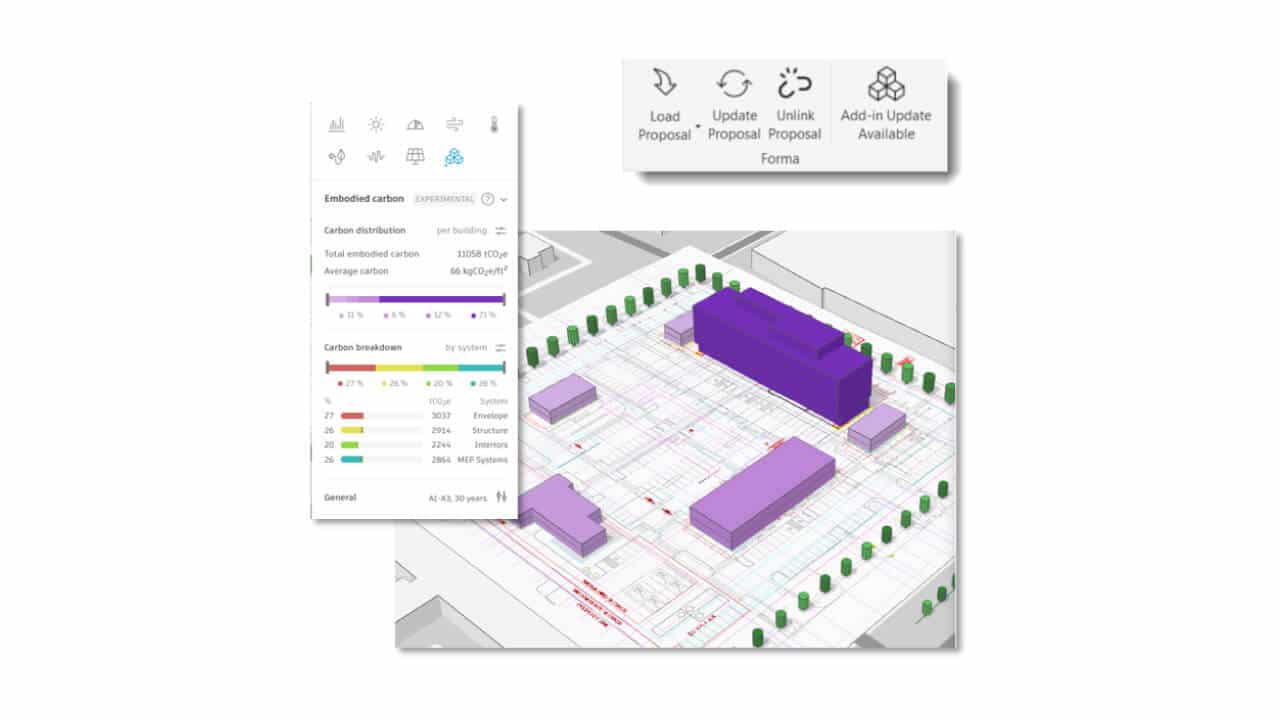

Inclusión de la herramienta Autodesk Forma

La última actualización del complemento Forma para Revit ofrece una emocionante característica para aquellos que buscan llevar sus conceptos al siguiente nivel. Ahora, puedes convertir una propuesta de Forma en un proyecto de Revit, y si realizas más ajustes, puedes devolver fácilmente esos cambios a Forma para análisis y validación.

Entre las características destacadas se incluyen:

1. Transferencia de Forma a Revit: Envía el contenido de una propuesta de Forma a Revit, permitiendo cargar el contenido geométrico de una propuesta desde Forma. Sin embargo, ten en cuenta que actualmente solo puedes enviar una propuesta de Forma a Revit una vez.
2. Actualizaciones de Revit a Forma: Actualiza una propuesta en Forma con contenido editado en Revit, refinando tu diseño de manera iterativa. Esta función te permite actualizar una propuesta de Forma varias veces.
3. Además, Forma ofrece capacidades avanzadas de análisis, incluyendo la comprensión del carbono incorporado y análisis solar, junto con una herramienta de alojamiento flexible y una extensión para Rhino.
4. El flujo de trabajo del plugin de Revit es sencillo: descarga el plugin, envía tu propuesta a Revit, carga la propuesta en Revit y luego actualiza la propuesta en Forma según sea necesario.
5. En cuanto a las conversiones actuales, los elementos de Forma se traducen a Revit de varias formas, desde paredes y techos hasta topografía y aparcamientos.

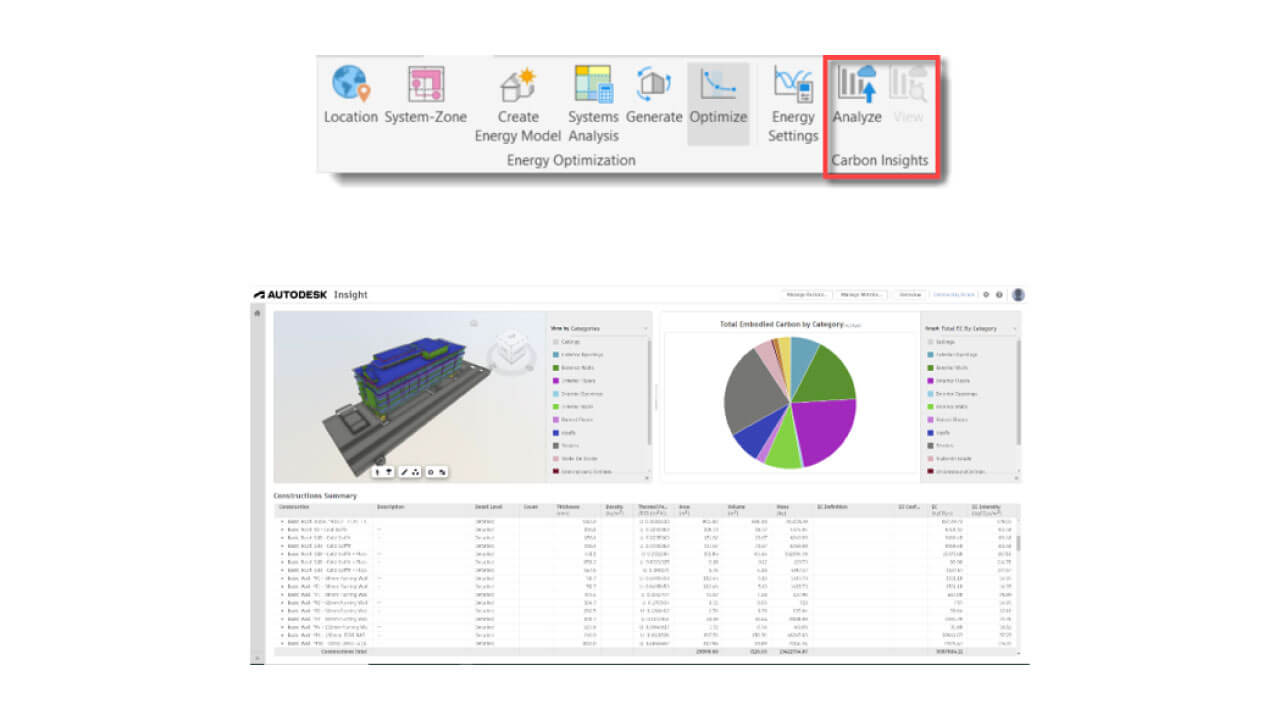

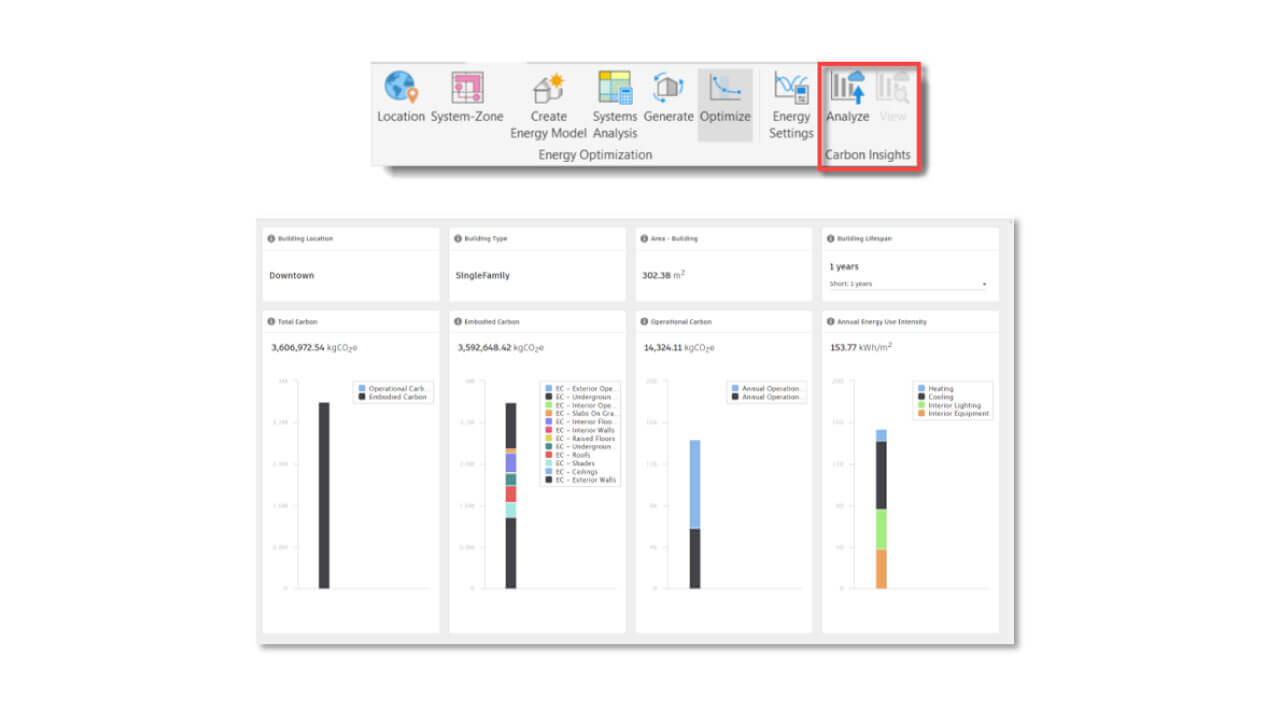

Análisis huella de carbono – Cuadros de mando flexibles

Aproveche Insight para evaluar el carbono integrado y operativo en sus proyectos de diseño. Autodesk Insight proporciona una plataforma colaborativa que simplifica la exploración y comprensión de decisiones cruciales de diseño y rendimiento. Utiliza datos y análisis abiertos y expansibles. Para acceder a esta herramienta, instale el complemento Carbon Insights en Revit a través de su cuenta de Autodesk. Esta herramienta accesible está diseñada para enriquecer su comprensión de los impactos ambientales de su diseño.

Además, la nueva versión de Insight ofrece una plataforma flexible que te permite visualizar los resultados de los análisis de forma personalizada. Puedes crear métricas adaptadas a tus necesidades específicas, utilizando una variedad de datos del modelo y resultados de análisis. Además, puedes diseñar factores personalizados para un análisis más detallado y construir paneles de control a medida para explorar los datos en profundidad. Estos paneles pueden incluir una variedad de elementos, como datos del modelo, gráficos, vistas en 3D y texto libre, que te ayudarán a comprender mejor tu modelo y tomar decisiones informadas.

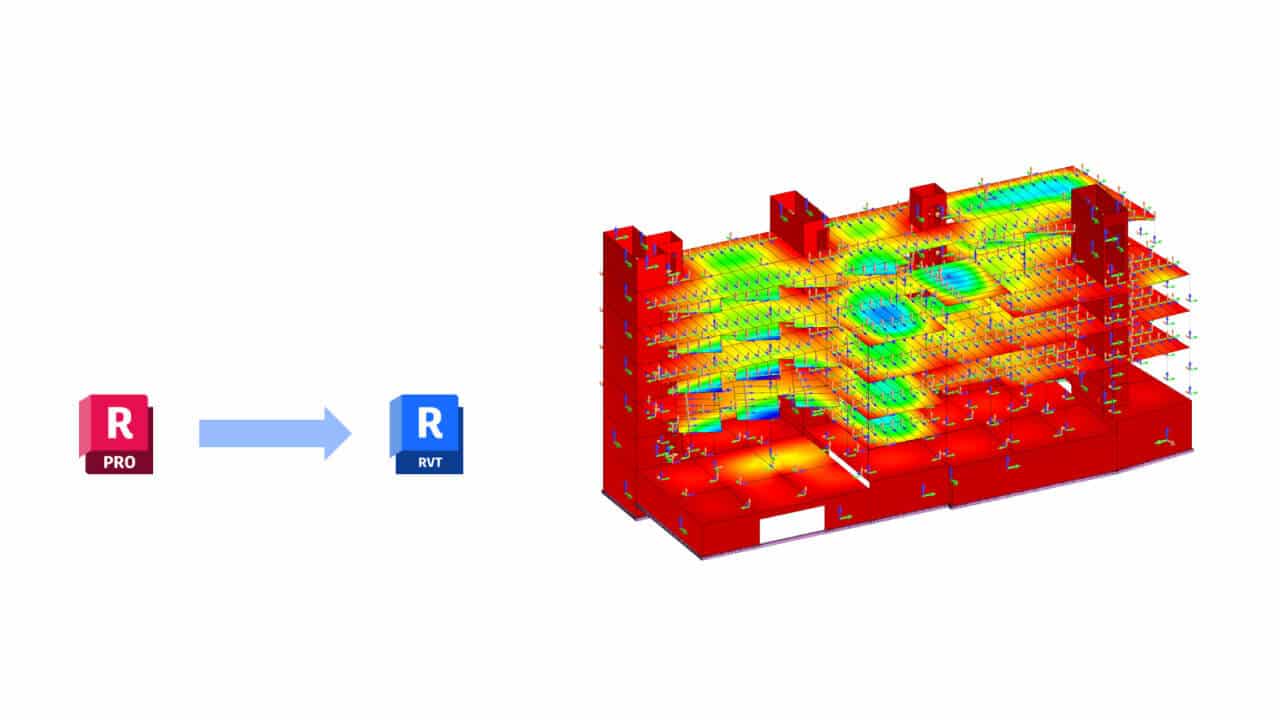

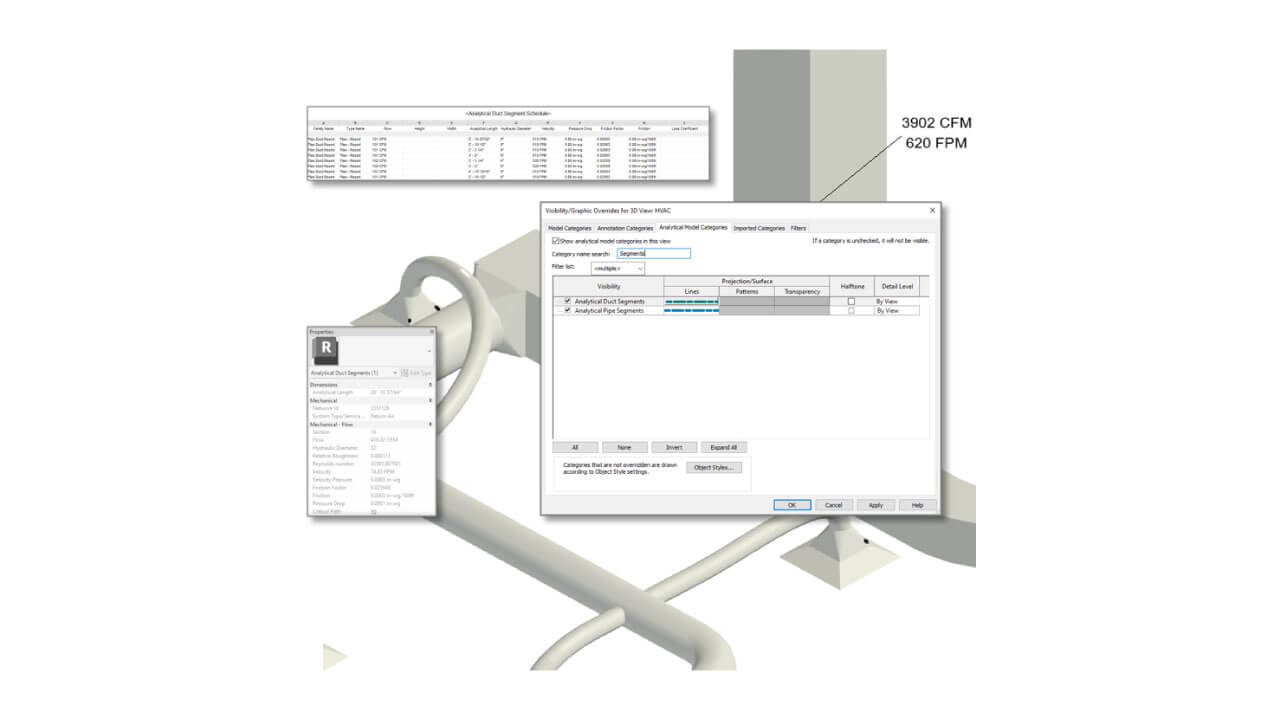

3. Análisis (Revit 2025)

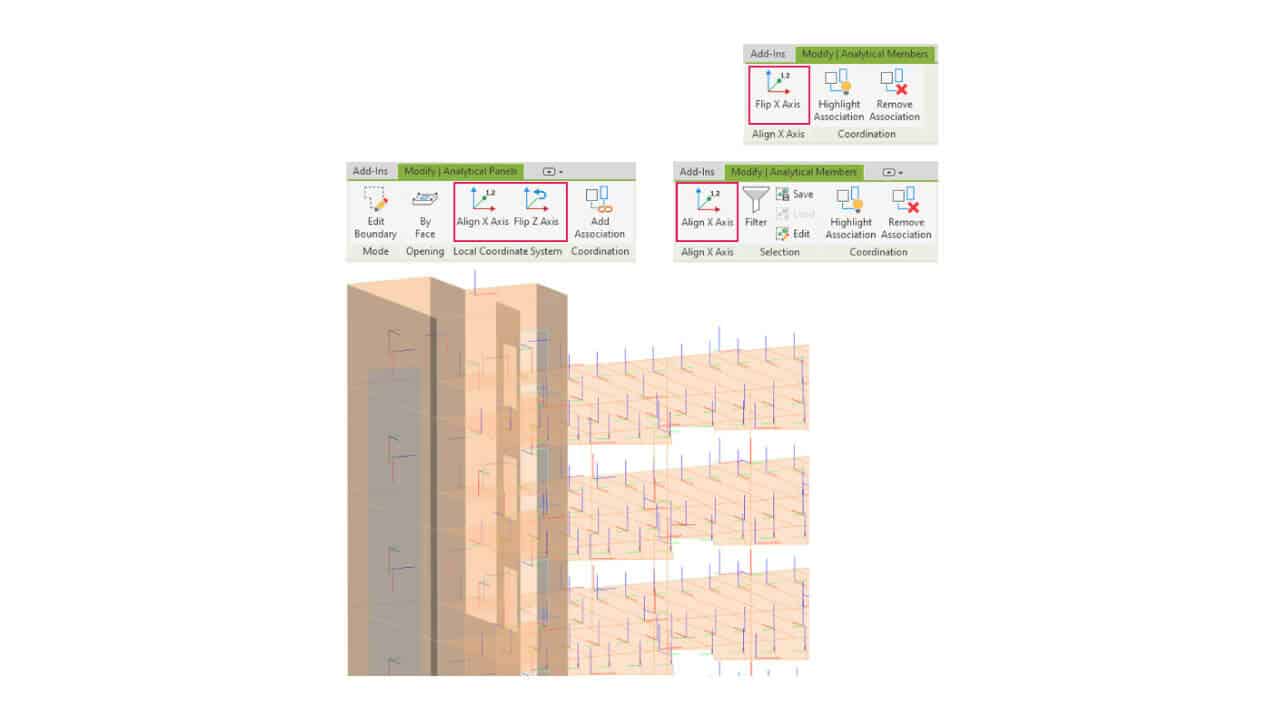

Orientación del sistema de coordenadas local para barras y paneles analíticos

En la versión 2025 de Revit, se han introducido herramientas de sistema de coordenadas local para miembros analíticos y paneles, lo que permite alinear la orientación y dirección de los ejes de manera más eficiente.

Estas herramientas le permiten cambiar la orientación del eje X para varios miembros analíticos simultáneamente. Puede utilizar una línea de referencia para este propósito, o ajustar la orientación del eje Z para varios paneles analíticos al mismo tiempo.

Esta función es especialmente útil para controlar la orientación de cargas, condiciones límite, resultados de análisis y más. Proporciona una comprensión clara de la orientación de los elementos analíticos, lo que facilita la interpretación precisa de los resultados de análisis estructurales.

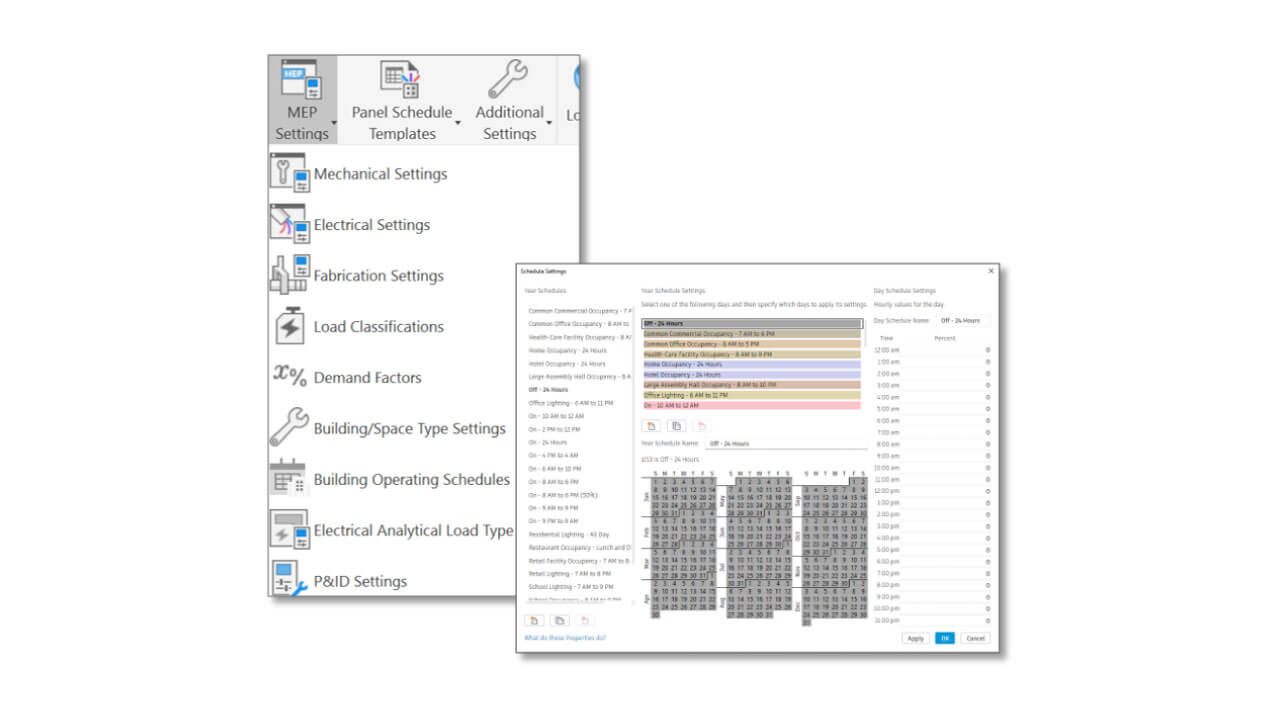

Mejoras en las tablas de planificación de operaciones

Ahora puede crear tablas de planificación de operaciones más detalladas para reflejar con precisión el uso de edificios durante un análisis energético en Revit. Anteriormente, solo era posible establecer un tipo de día para todo el año, lo que limitaba la precisión de las simulaciones. Sin embargo, con la última actualización, los usuarios tienen un mayor control y pueden aplicar tablas de planificación de varios días a una tabla anual. Esto significa que pueden ajustar la ocupación, la iluminación y las cargas de potencia para reflejar con precisión períodos específicos como fines de semana, vacaciones y paros estivales.

Además, la interfaz de usuario se ha mejorado para hacer que la creación de estas tablas de planificación sea más intuitiva y fácil de usar.

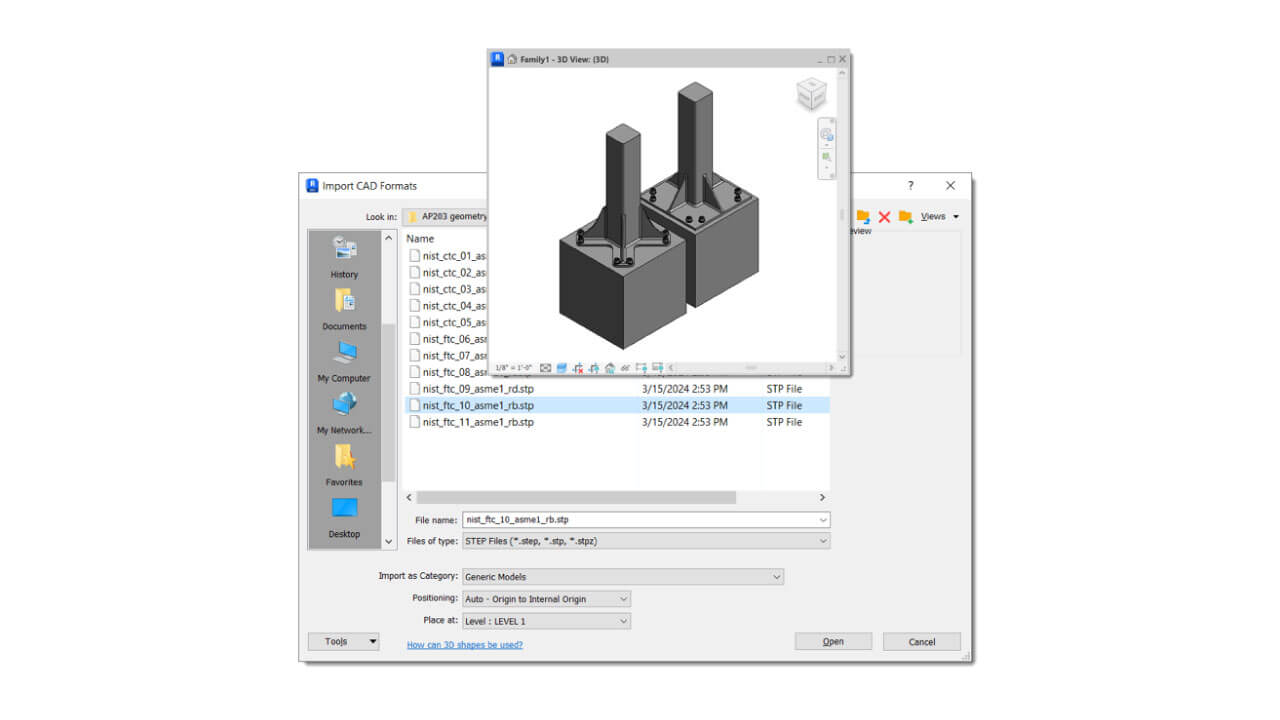

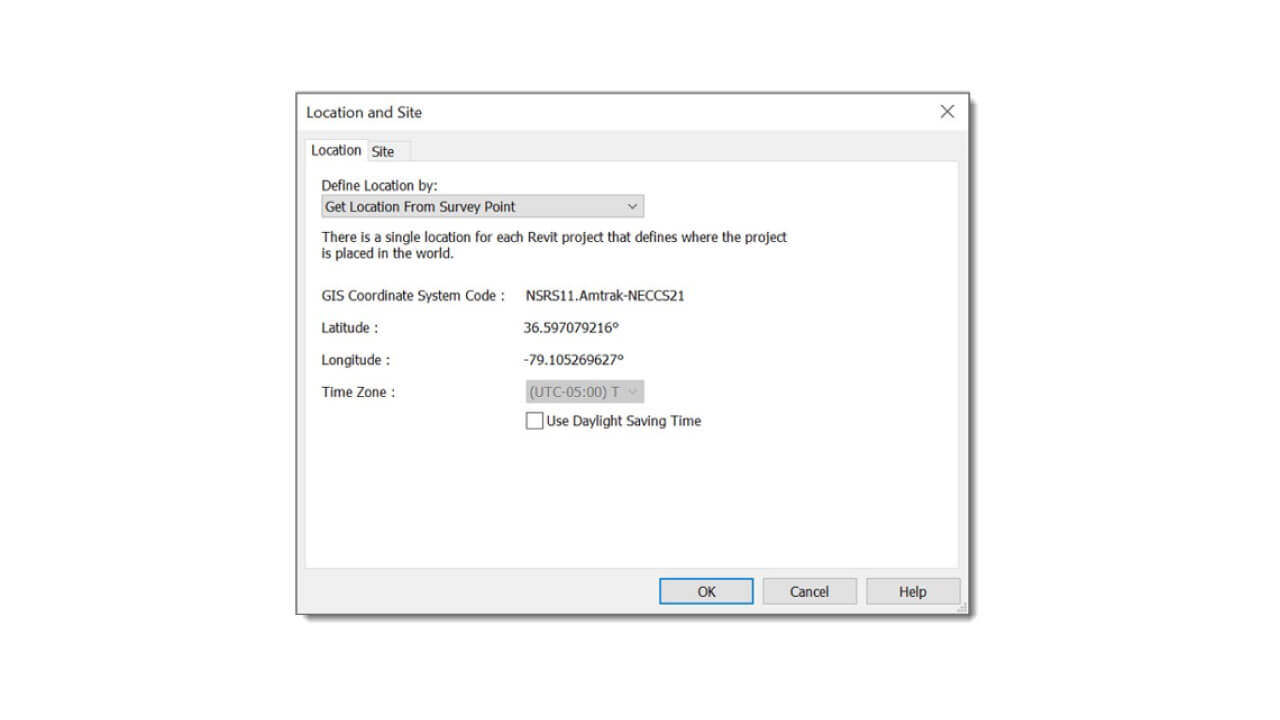

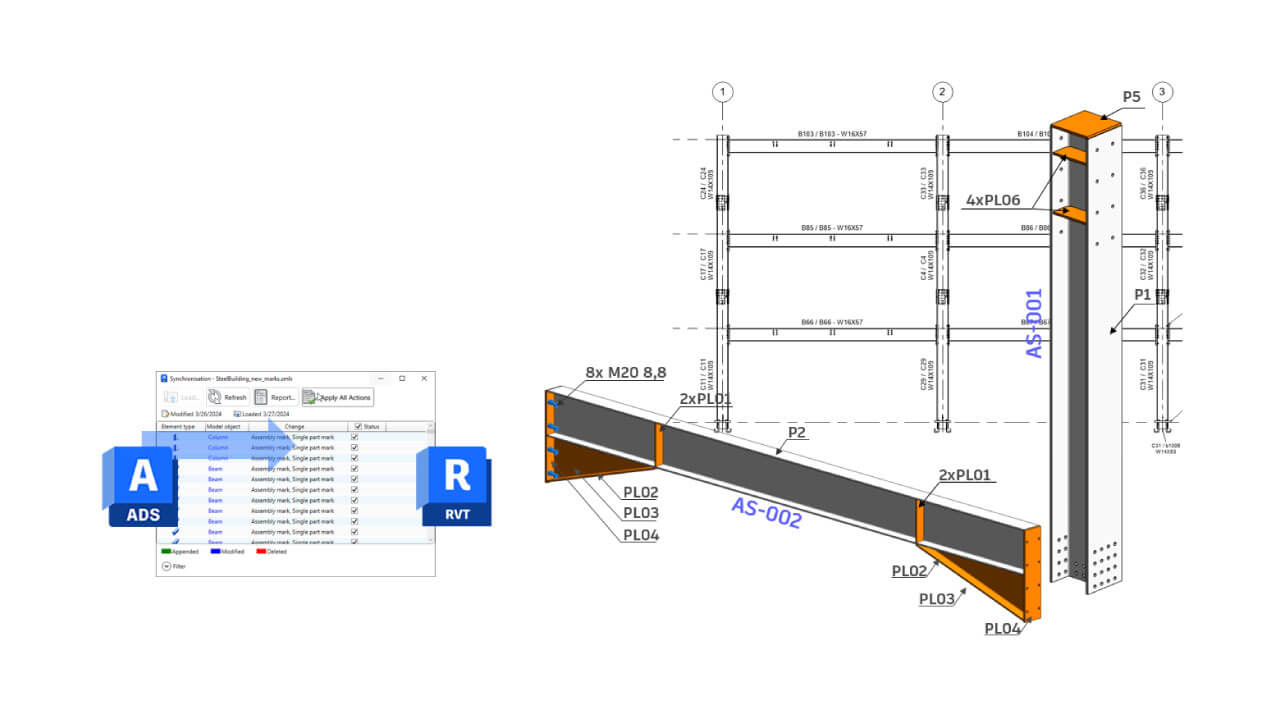

4. Interoperabilidad (Revit 2025)

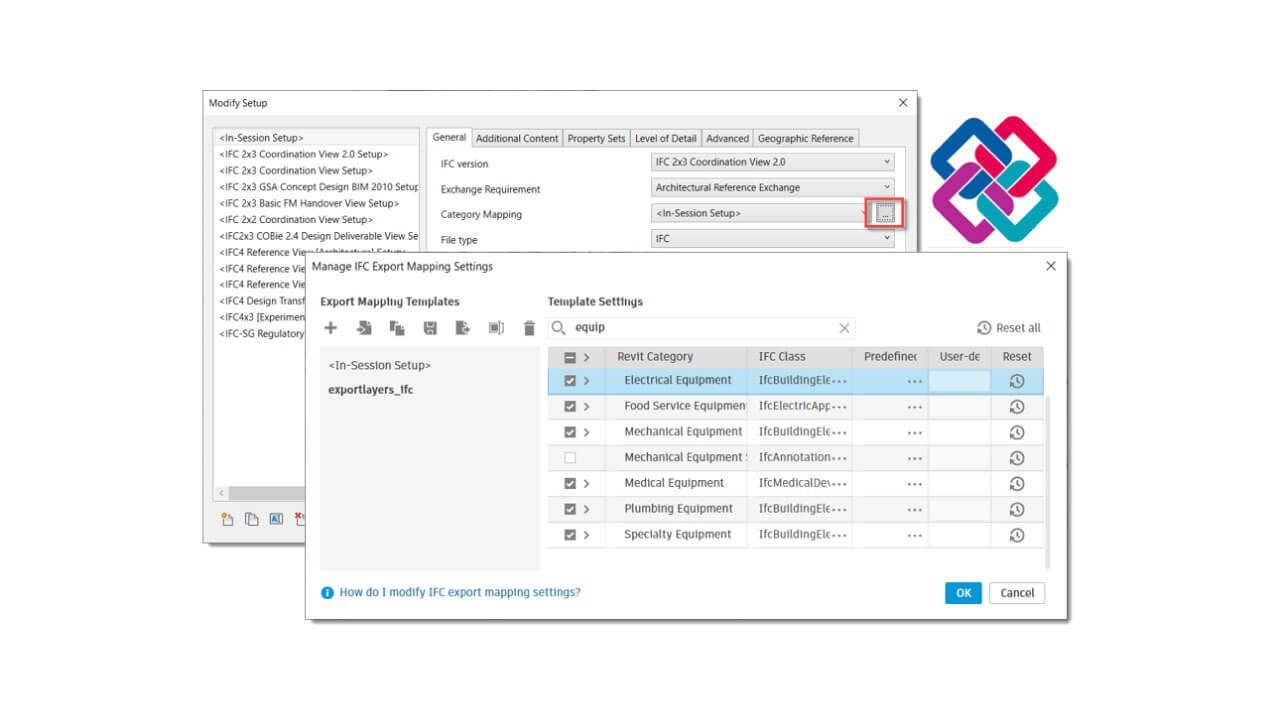

Plantillas de asignación de categorías de exportación IFC

Emplee plantillas para adaptar la manera en que las categorías de Revit se asignan a las exportaciones en formato IFC. A través del cuadro de diálogo «Administrar configuración de asignación de exportación a IFC», puede crear y guardar estas plantillas según sus necesidades. Estas plantillas se ajustan mediante la configuración de la clase IFC y el tipo predefinido para cada categoría de Revit. Además, los parámetros personalizados de la plantilla pueden exportarse para ser utilizados en otros modelos de Revit.

Permite buscar archivos y carpetas por nombre en un único lugar.

Para volver al Inicio clásico de Revit, utilice el interruptor.

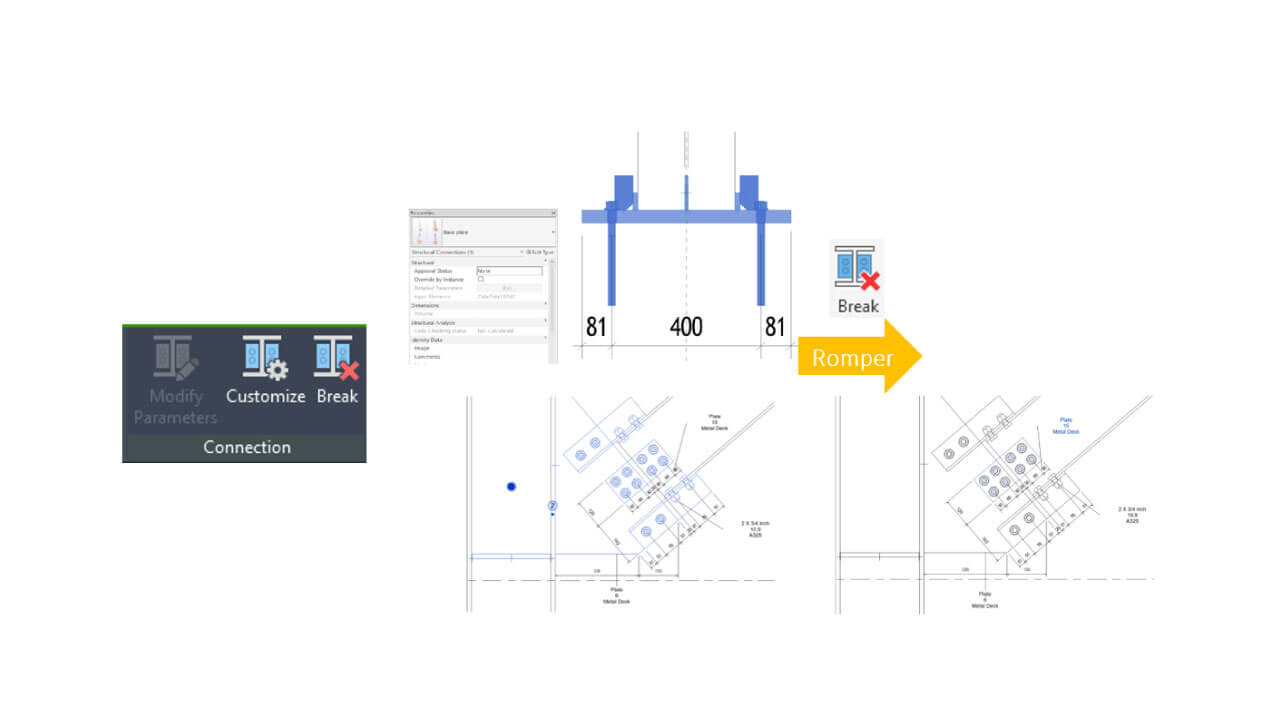

Interrumpir varias conexiones de acero

Utilice la herramienta Dividir al seleccionar varias conexiones de acero.

La herramienta Dividir, ubicada en el grupo Modificar | Conexión estructural, está disponible en la cinta de opciones cuando la selección incluye únicamente conexiones estructurales válidas y ningún otro tipo de elemento. Pueden incluirse en la selección múltiple conexiones estándar, conexiones personalizadas y cortes paramétricos.

Automatización estructural de elementos físicos a analíticos mejorada

Alinee automáticamente el modelo analítico con referencias horizontales y verticales clave generadas a partir del modelo físico.

El modelo analítico se crea para conectarse de manera más eficiente, siguiendo una lógica de ingeniería basada en reglas automatizadas:

– Alinear a niveles con una compensación vertical.
– Colocar las rejillas con una compensación horizontal.
– Nivelar pilares y muros de arriba hacia abajo en todos los niveles.

Los elementos analíticos se conectan siguiendo reglas específicas de objetos cuando los elementos físicos asociados están conectados.

Peso y longitud fiables para el acero estructural

Se han mejorado los parámetros de acero estructural para aumentar la precisión y ofrecer nuevas opciones de planificación en pilares y armazones de acero.

Los cambios incluyen:
– Nuevo parámetro de longitud para pilares estructurales.
– Nuevo parámetro de grosor para pilares y armazones de acero estructural.
– Método de cálculo del peso modificado para barras de acero estructural con conexiones detalladas.
– Método de cálculo del volumen ajustado para barras de acero estructural, que ahora considera los radios de empalme en la geometría del elemento.

Sistemas eléctricos mejorados con conectores en familias anidadas

Los sistemas eléctricos ahora permiten el uso de conectores en el elemento principal de las familias anidadas.

Los circuitos de interruptores muestran correctamente la conexión entre las luminarias y el dispositivo de iluminación anidado. Los circuitos eléctricos se basan en la posición del conector de los paneles anidados, y las líneas de contorno de los circuitos y los cables de retorno generados se alinean con la posición del conector en el panel eléctrico.

Tercera y cuarta actualización de Autodesk Revit 2025: versión 2025.3 y 2025.4

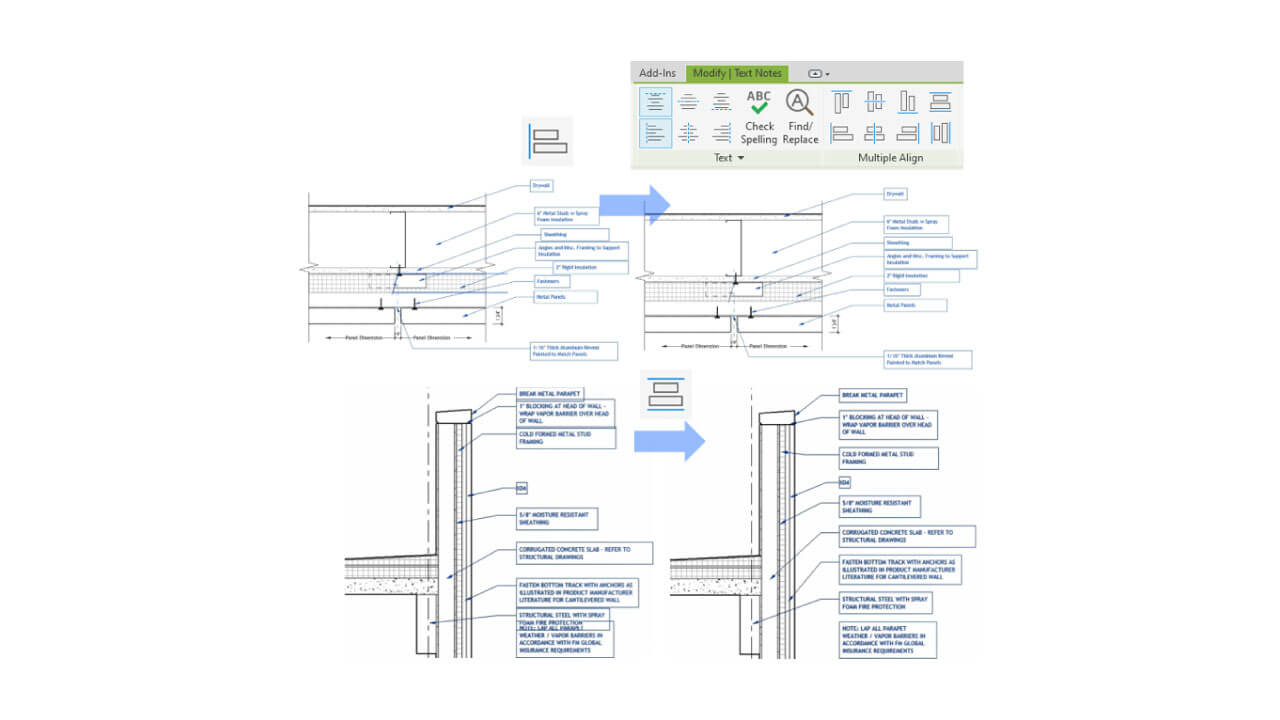

Revisión ortográfica contextual

Al editar un texto, las palabras con errores ortográficos o que no figuran en el diccionario aparecen subrayadas para su revisión. Puedes hacer clic derecho sobre ellas para reemplazarlas con las sugerencias ofrecidas o añadirlas al diccionario. El subrayado desaparecerá una vez finalizada la edición. Esta función de revisión ortográfica contextual puede activarse o desactivarse desde el menú de Opciones.

Casos y combinaciones de carga actualizados

Disfrute de una interfaz renovada que facilita la gestión de casos y combinaciones de carga estructural mediante herramientas intuitivas de filtrado, búsqueda y edición.

La experiencia mejorada incluye:

• Gestión simplificada con funciones avanzadas de búsqueda y filtros.
• Edición flexible de combinaciones de carga: mediante fórmulas o ajustando factores para cada caso.
• Verificación normativa para asegurar que las cargas cumplen con los estándares regionales aplicables.
• Integración eficiente, permitiendo copiar y pegar combinaciones de carga en hojas de cálculo para análisis y documentación adicionales.

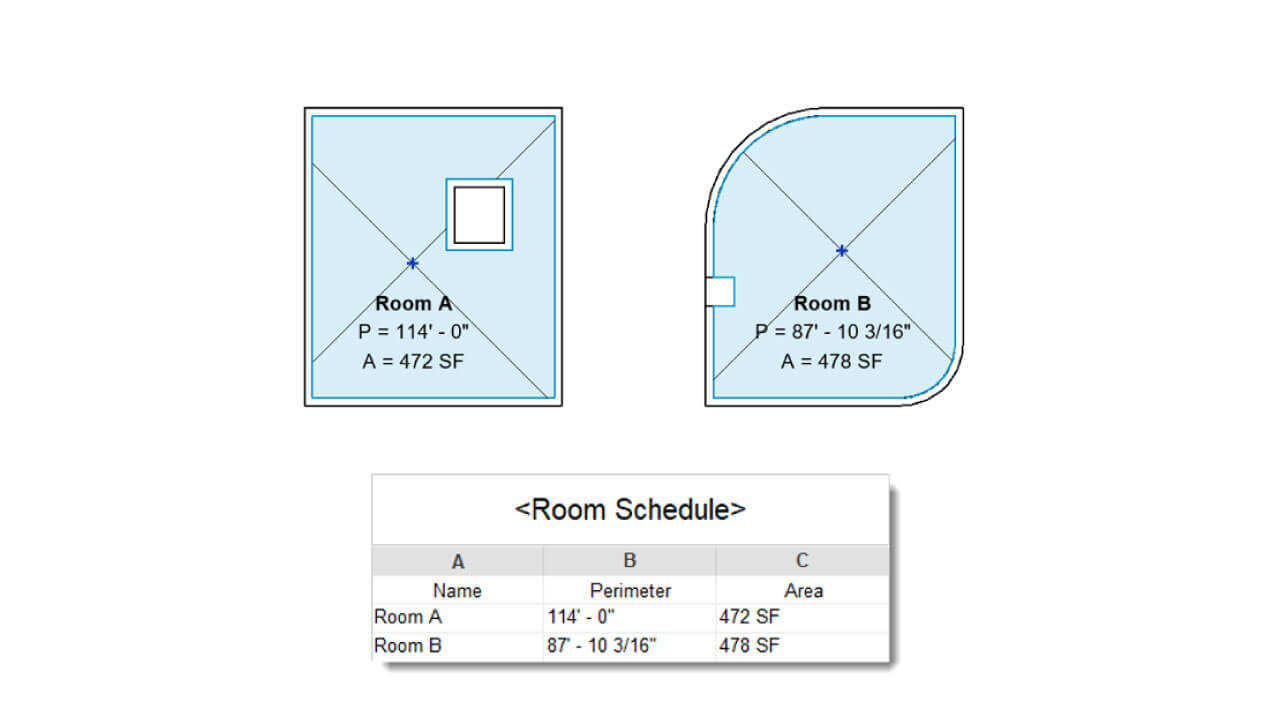

Reajustar las etiquetas y la referencia de habitación

Restablezca las líneas de referencia y las etiquetas de habitación a sus posiciones centrales.

Centrar líneas de referencia de habitación
Si las líneas de referencia se han desplazado tras ubicar una habitación, puede ajustarlas automáticamente al centro. Seleccione las líneas de referencia correspondientes y use la opción Centrar líneas de referencia en la ficha Modificar | Habitaciones de la cinta de opciones.

Reubicar etiquetas de habitación
Devuelva las etiquetas de habitación a su posición predeterminada, en la intersección de las líneas de referencia. Seleccione las etiquetas que desee mover y haga clic en Desplazar a referencia de habitación desde la ficha Modificar | Etiquetas de habitación de la cinta de opciones.

Duplicidad de capas en una estructura compuesta

Duplica las capas al crear nuevos tipos o modificar elementos compuestos para ahorrar tiempo y aumentar la eficiencia.

1. Seleccione el elemento compuesto y, en la paleta Propiedades, haga clic en Editar tipo.
2. En Estructura, haga clic en Editar.
3. Se abrirá el cuadro de diálogo Editar montaje, donde podrá definir el material y el grosor de las capas.

Haga clic en Duplicar para copiar una capa. Esta función está disponible para todos los elementos compuestos, incluidos muros, suelos, techos, cubiertas, losas y sólidos topográficos.

Exportar a IFC: conservar las barras agrupadas como conjuntos

Los conjuntos de armaduras con barras de igual longitud ahora se agrupan al exportarlos a IFC.

• El comportamiento predeterminado para los conjuntos uniformes es seleccionar todo el conjunto de armaduras al revisar el modelo IFC.
• Las barras de conjuntos de armaduras variables se exportan como elementos IFC individuales.
• Utilice la opción para exportar barras en conjuntos uniformes como elementos IFC independientes.

Exportar a IFC: rejillas de techo

Las redes de techo ahora se exportan a IFC. Los patrones de redes de techo empleados en elementos de techo ahora pueden exportarse a archivos IFC, lo que facilita la coordinación del trabajo.

Gestor de complementos

El Gestor de complementos permite habilitar o deshabilitar los complementos de Revit de manera individual o en grupo.

Para acceder al cuadro de diálogo del Gestor de complementos de Revit, use el botón correspondiente en la cinta de opciones. También puede abrir la aplicación de escritorio independiente.

Para localizar un complemento específico, utilice el cuadro de búsqueda en la parte superior de la tabla de complementos.

Novedades de Dynamo 3.3

Dynamo 3.3 trae mejoras clave, como una actualización del paquete TuneUp para supervisar el rendimiento gráfico, mejoras en el Administrador de Paquetes y una opción para cambiar masivamente el motor de Python en nodos.

Novedades destacadas:

• Mejoras en el Administrador de Paquetes: ahora es más fiable para los autores, con información del tamaño de los paquetes y búsqueda por autor.
• Paquete TuneUp mejorado: proporciona más detalles sobre el rendimiento de los nodos y un diseño actualizado.
• Cambio masivo del motor de Python: opción para cambiar el motor de todos los nodos de Python en un gráfico o individualmente.
• Mejor resolución de iconos: los nodos y mensajes de error/aviso tienen iconos más nítidos.

Administrador de complementos: control administrativo de los complementos de Revit

Ahora los BIM Managers y los administradores del sistema podrán gestionar la configuración de Revit Add-Ins Manager en los equipos de los usuarios. Gestionando estas opciones:

• Desactivar algunos o todos los complementos por separado
• Disponible sólo como aplicación independiente
• Múltiples opciones de control administrativo
• Exportar la configuración y añadirla a la instalación

Este gestor ofrece una mayor productividad y facilita la gestión de los complementos de Revit.

A continuación, te compartimos este documento oficial de Autodesk con todas las novedades que puedes ver o descargar en formato pdf, que seguro te resulta de gran utilidad.
